Irrigación y ventilación LUWA®

El sistema GEFA LUWA sirve para regar y airear simultáneamente el árbol desde una sola abertura. Gracias a la tecnología innovadora de la boca de llenado, el agua no puede entrar en la línea de aireación, por lo tanto, se dirige de forma decidida a las zonas de las raíces.

La aireación y el riego eficientes son particularmente vitales para los árboles en áreas urbanas, especialmente en el caso de la construcción de alcorques.

Contact image

Estamos aquí para apoyarte.

Especialista Dipl.-Ing. Andre Carstens

Su primer punto de contacto para preguntas sobre la protección de árboles jóvenes y la planificación de sistemas de riego automático.

+49 (0) 2151 / 49 47 41
Email Andre Carstens

Riego y aireación de árboles

Revolución en el riego y aireación de árboles recién plantados en zonas urbanas

Los problemas en las áreas urbanas generalmente son: condiciones de sitio estrechas, espacio de raíces sobre construido, condiciones del suelo perturbadas, compactación masiva y falta de intercambio de gases.Por lo tanto, la ventilación y el riego eficientes son particularmente vitales para los árboles en las áreas urbanas, especialmente en el caso de la construcción de alcorques para árboles.

Después de plantar, primero se debe regar usando un abrevadero o un borde de riego en el cepellón. Sin embargo, más tarde, el riego desde arriba alentaría a las raíces a crecer cerca de la superficie.

Si el pozo de plantación se riega a un nivel inferior utilizando tuberías de drenaje, se deben observar los siguientes puntos:

• El efecto chimenea de estas tuberías debe evitarse en gran medida.

• La boca de llenado no debe ser demasiado grande, ya que grandes cantidades de agua aumentan el riesgo de obstrucción en poco tiempo.

Bajo áreas endurecidas, el espacio de raíz no se puede regar y airear desde arriba sin dispositivos especiales. Con los sistemas conocidos, existe el riesgo de que se riegue a través de los dispositivos de aireación. Este fue el punto de partida para el desarrollo del sistema GEFA LUWA®.

Con el sistema LUWA®, GEFA contribuye al cuidado óptimo de nuestros árboles. Desarrollado con los principales expertos en árboles, el sistema garantiza unas condiciones de crecimiento perfectas.

La tecnología innovadora y estratégicamente bien pensada se puede utilizar en varios lugares sin ningún problema. Logre el mayor beneficio ecológico y económico posible con su próxima plantación de árboles./p>

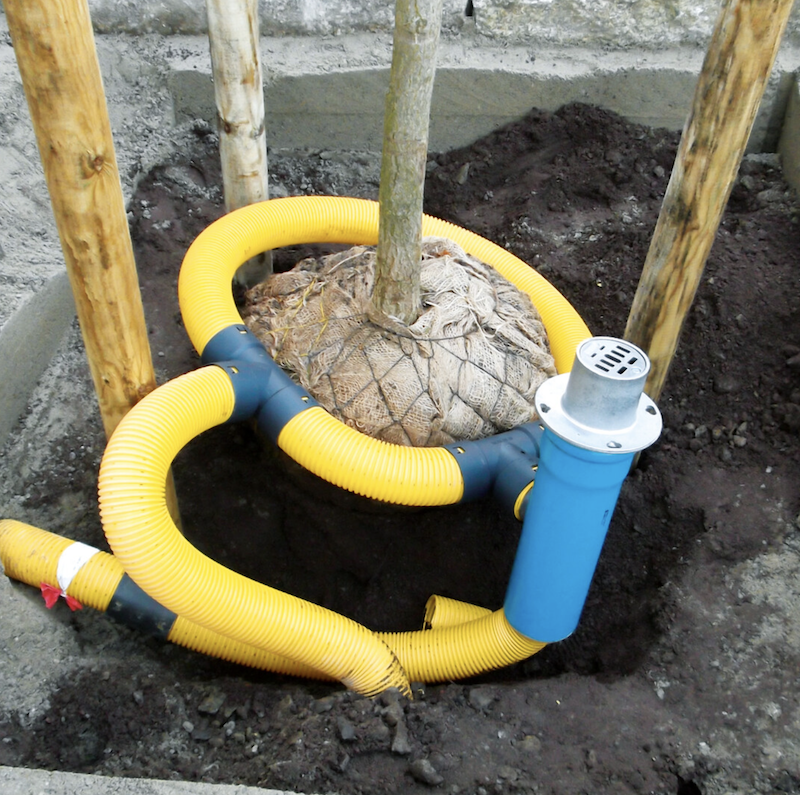

El sistema LUWA® permite realizar la aireación y el riego a través de una sola boca de llenado sin que entre agua en las tuberías de aireación. En el piso, el agua y el aire se dirigen individualmente a las áreas deseadas. Se evita en gran medida el efecto chimenea y posibles atascos.

Comprar LUWA
Una boca de llenado – dos líneas completamente separadas:

Una boca de llenado – dos líneas completamente separadas:

Al utilizar el sistema LUWA® debajo de superficies pavimentadas, se minimiza el número de bocas de llenado. Por lo tanto, se excluye el riego accidental en la línea de aireación. Dependiendo de las condiciones locales, las líneas de riego y ventilación se pueden colocar de forma horizontal o vertical. El efecto chimenea se evita en la medida de lo posible, si se instala un sistema LUWA® con sifón incluido, se evita por completo. Un flujo de agua estrangulado evita la sedimentación o el desplazamiento de grano fino.

• La instalación de sistemas separados se vuelve superflua. • Esto da como resultado una gran reducción de los costos de instalación y materiales.

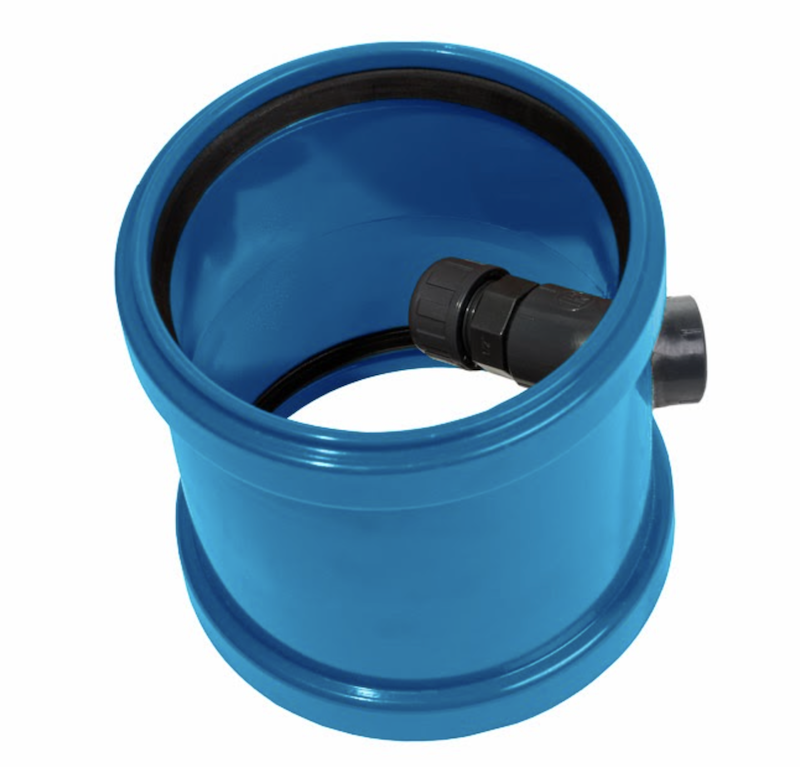

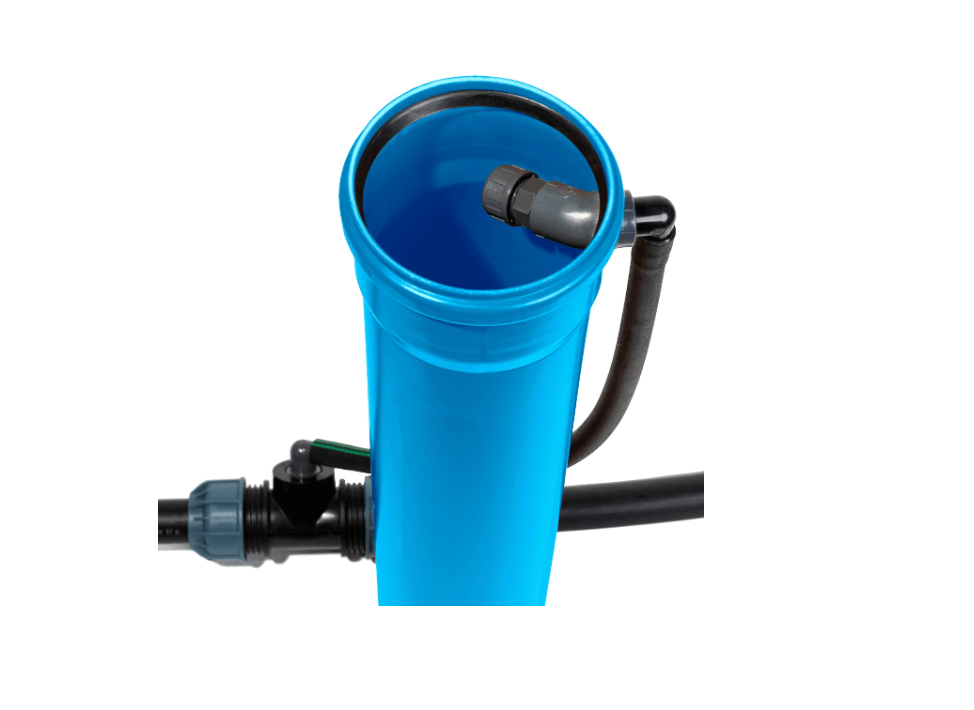

Adaptador LUWA para riego automático

Adaptador LUWA para riego automático

Para regar hoyos de plantas equipados con el sistema LUWA®, previamente era necesario llenar el agua a través de la tapa GEFA LUWA® usando una manguera. Con varias ubicaciones, esto no solo es muy complejo, sino que también requiere mucho tiempo.

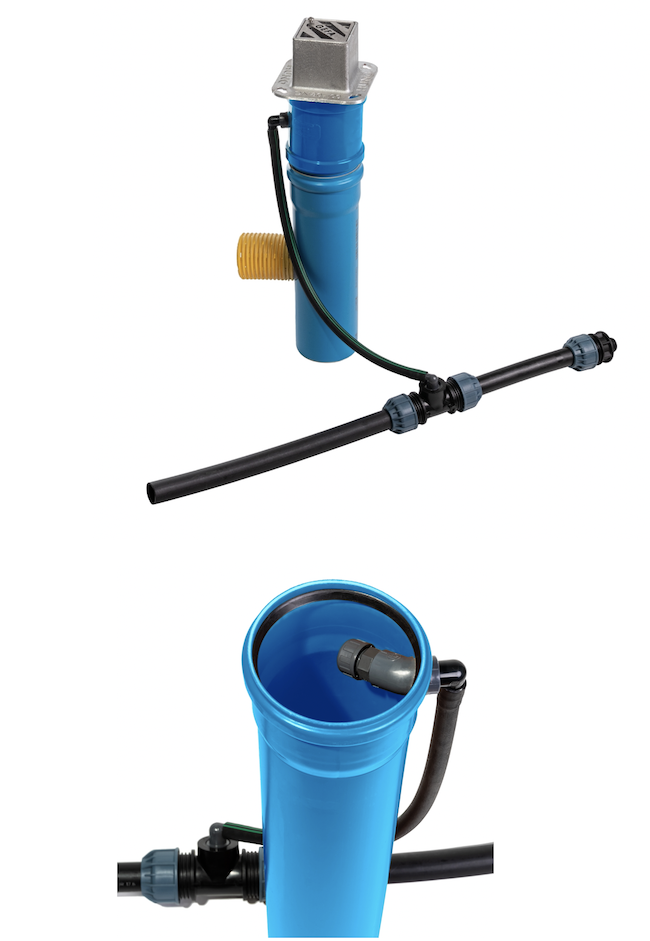

El nuevo adaptador para el sistema GEFA LUWA® permite la conexión a un sistema de riego automático. Una boquilla especialmente diseñada para el sistema con un regulador de caudal integrado (12 l/min) evita que el agua salpique hacia el exterior y asegura que el agua se llene uniformemente.

El adaptador está disponible en dos longitudes diferentes; la versión corta mide 118 mm de altura y la versión larga 500 mm. La versión larga se puede acortar si es necesario.

Se puede conectar un sistema de riego automático a una línea de PE usando un SBE y una manguera flexible.

Beneficios del adaptador LUWA®

• Conexión para auto irrigación • Dos versiones para diferentes profundidades de instalación • Regulador de caudal intercambiable • La tapa GEFA LUWA® se adapta al sistema • La versión larga se puede acortar • Gran ahorro de tiempo

Tipos de adaptadores

• Adaptador LUWA® corto (118 mm) DN 100 para el sistema GEFA LUWA® con conexión para un sistema de riego automático. • Adaptador LUWA® largo (500 mm) DN 100 para el sistema GEFA LUWA® con conexión para un sistema de riego automático.

Comprar adaptadores LUWA®

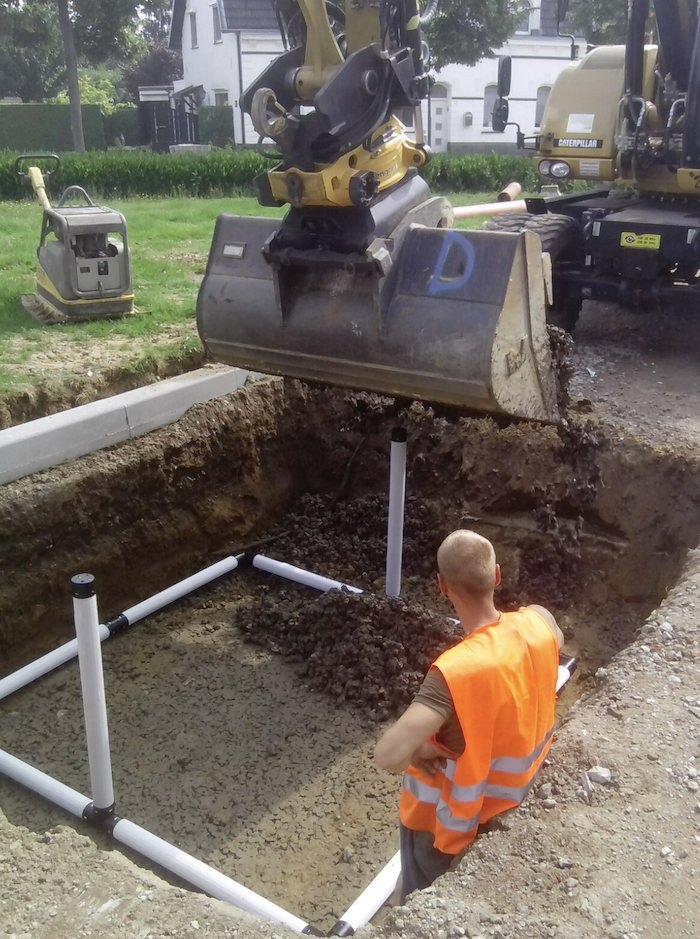

Ventilación de árboles AirMax

Ventilación de árboles AirMax

Muchos árboles, arbustos y setos (jóvenes) en áreas urbanas sufren de falta de oxígeno. El sistema de ventilación AirMax ha sido desarrollado para mejorar de manera eficiente estas deficiencias y además es muy fácil de instalar.

Oxígeno a las raíces

Todos los tubos AirMax han sido especialmente perforados para una mejor difusión. Para evitar la acumulación de sedimentos, las tuberías de ventilación se cubren con un calcetín.

Propiedades AirMax

• Calcetín de filtro para evitar obstrucciones • Ranuras adicionales para una mejor ventilación • Conectores y tapas de polietileno (PE) • Tubos de ventilación de polipropileno (PP) • 100% reciclable

AirMax Set Estándar (hasta 25 cm STU)

• Tubo de ventilación de 6,3 m¹ PE 80 mm con manguera • 2 x pieza en T PE 80 mm • 4 x codo PE 80 mm • 2 x capuchón de clic PE 80 mm

AirMax Set Estándar + (por encima de <25 cm STU)

• 10,5 m¹ tubo de ventilación PE 80 mm con manguera • 2 x pieza en T PE 80 mm • 4 x codo PE 80 mm • 2 x capuchón de cierre PE 80 mm • 2 x manguito de conexión PE 80 mm ¿PREGUNTAS SOBRE AIRMAX?



  • Sistema LUWA®

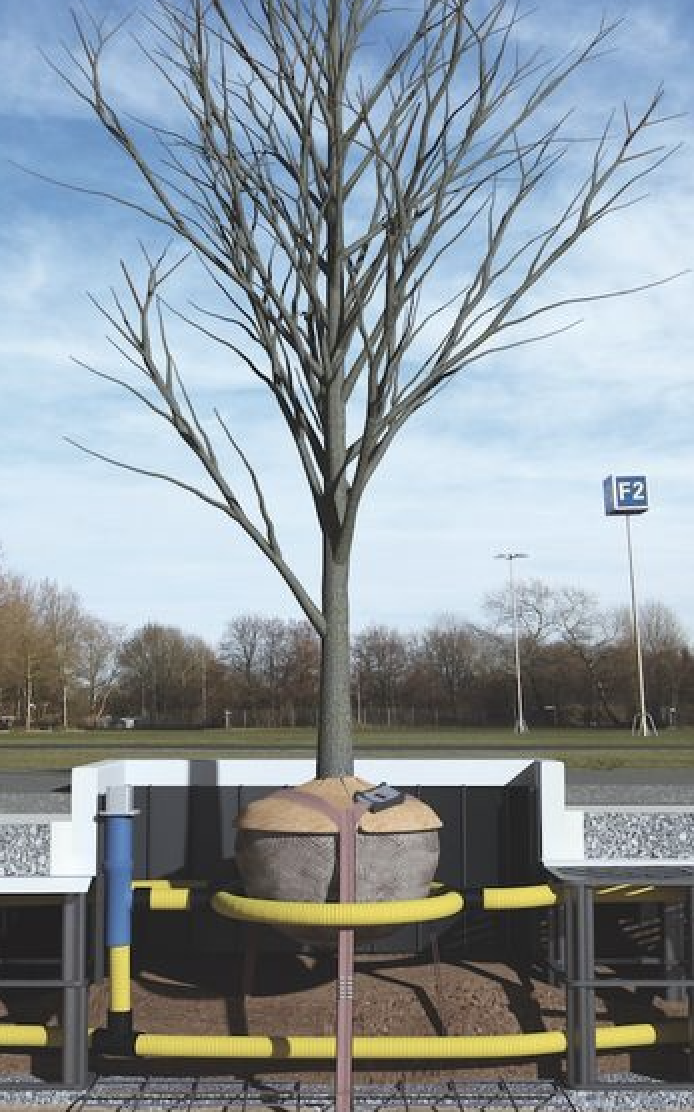

    El sistema LUWA® de GEFA Fabritz combina riego y ventilación, introduciendo de manera específica aire y agua en el área de las raíces del árbol. Estos innovadores sistemas LUWA® pueden ayudar a fomentar el crecimiento de las raíces, aumentar la vitalidad del árbol y reducir el estrés causado por la sequía o los suelos compactados.

    Riego de árboles

LUWA®

RIEGO Y VENTILACIÓN

Los problemas en el entorno urbano son conocidos: condiciones de ubicación limitadas, espacio radicular sobrecargado, condiciones del suelo alteradas, compactación y falta de intercambio de gases. A medio y largo plazo, se pueden solucionar con tubos de ventilación y anillos de riego, que se utilizan después del suministro inicial (por ejemplo, mediante surcos de riego o sacos de riego).

El problema con estas soluciones separadas es que existe el riesgo de que el riego se realice a través de los dispositivos de ventilación, lo que impide que el agua llegue al área de las raíces.

RIEGO Y VENTILACIÓN DEL ÁRBOL

LUWA®

LUWA®

EL SEPARADO DEL SISTEMA

En el riego de los hoyos de plantación con tubos de drenaje, se deben tener en cuenta los siguientes puntos:

  • El efecto chimenea de estos tubos debe ser evitado en gran medida.
  • La abertura de llenado no debe ser demasiado grande, ya que grandes cantidades de agua aumentan el riesgo de obstrucción.
  • El uso del sistema LUWA® bajo superficies pavimentadas minimiza el número de aberturas de llenado. Esto excluye el riego accidental en los tubos de ventilación. Las tuberías se pueden instalar de acuerdo con las condiciones locales. El efecto chimenea se evita en gran medida, e incluso se elimina completamente al instalar un sistema LUWA® con sifón. Un flujo de agua limitado previene obstrucciones o desplazamientos de partículas finas. La instalación es posible bajo superficies selladas o no selladas.

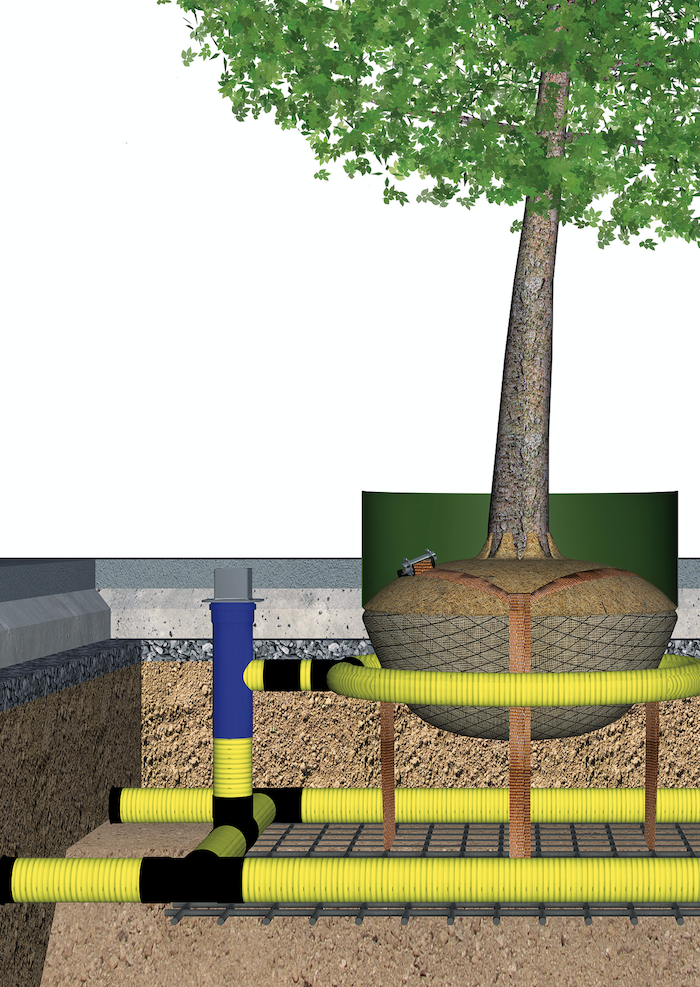

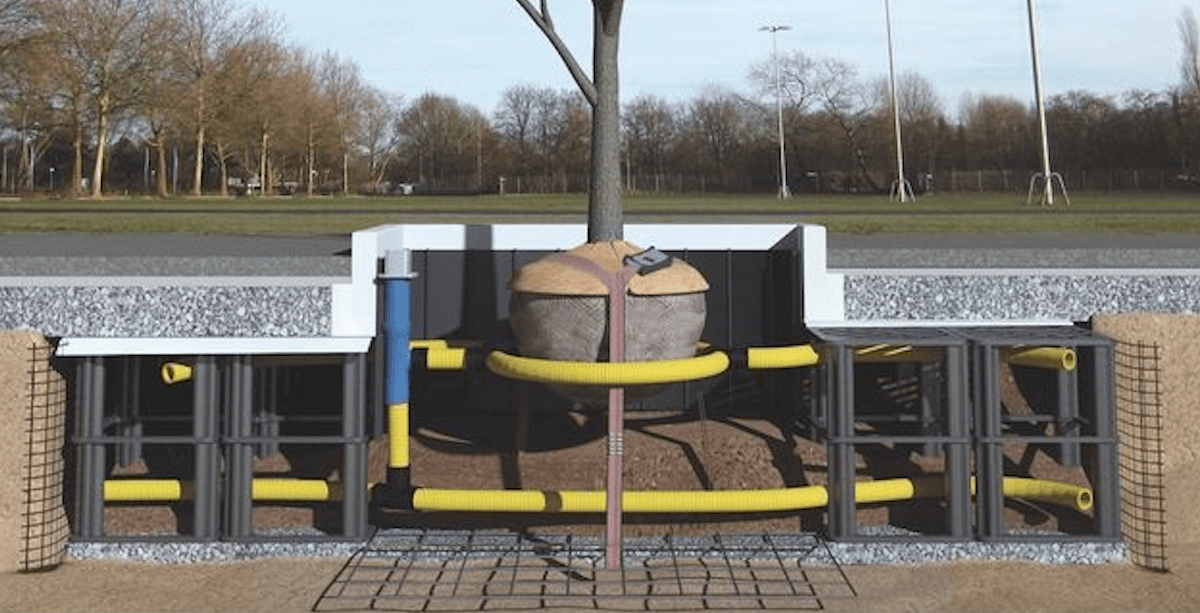

Riego y ventilación en un solo sistema, con solo una abertura de llenado, en dos tuberías completamente separadas para riego y ventilación. Así, incluso en caso de lluvias intensas, no entra agua en el tubo de ventilación. Este sistema innovador garantiza condiciones de crecimiento perfectas.

ATENCIÓN: El LUWA es un separador técnico del sistema, los tubos de drenaje, accesorios o conectores no forman parte del sistema y deben adquirirse por separado.

LUWA®

RIEGO Y VENTILACIÓN

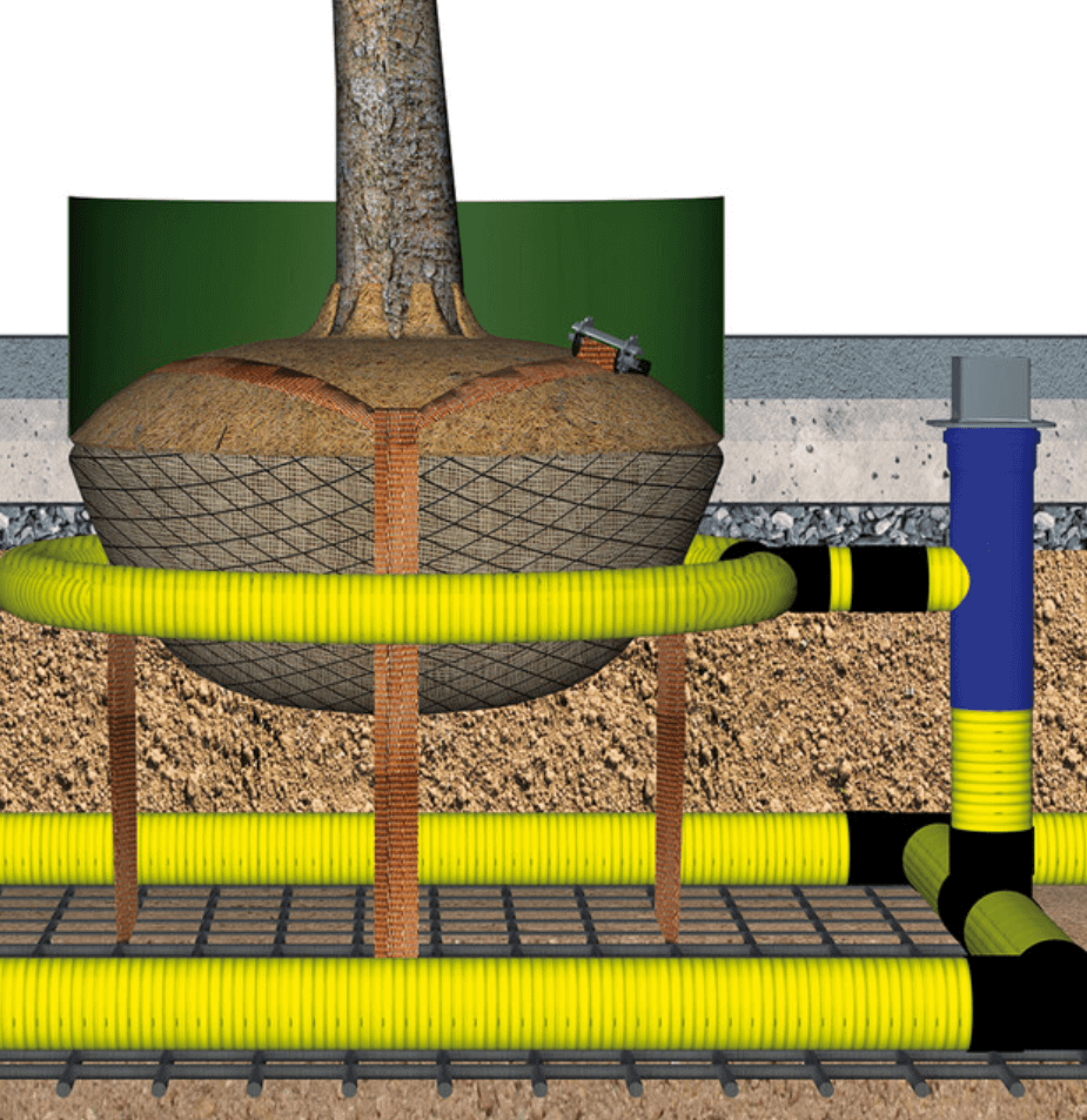

El sistema GEFA LUWA permite el riego y la ventilación simultáneos del árbol a través de una única apertura. Gracias a la innovadora tecnología de la abertura de llenado, el agua no puede entrar en la tubería de ventilación y se dirige de manera precisa hacia las zonas radiculares. Una ventilación y un riego eficientes son esenciales para los árboles en entornos urbanos, especialmente en el diseño de hoyos de plantación tipo 2.

Revolución en el riego y la ventilación de árboles

Los problemas en el entorno urbano son bien conocidos: espacios reducidos, zonas radiculares cubiertas, suelos alterados, compactación y falta de intercambio de gases. Después de la plantación, el riego debe realizarse mediante una depresión de riego o un borde de riego en torno al cepellón.

Comprar LUWA

LUWA®

VARIANTES

LUWA®

El sistema LUWA® permite dirigir la ventilación y el riego a través de una única abertura de llenado, evitando que el agua entre en los tubos de ventilación. En el suelo, el agua y el aire se distribuyen de manera individual en las áreas deseadas. Se minimizan el efecto chimenea y la posible obstrucción del suelo. Una sola abertura de llenado con dos tuberías completamente separadas:

  • La instalación de aberturas separadas se vuelve innecesaria.
  • Esto reduce significativamente los costos de instalación y material.

El uso del sistema LUWA® bajo superficies pavimentadas minimiza el número de aberturas de llenado. Esto excluye el riego accidental en los tubos de ventilación. Las tuberías pueden instalarse de acuerdo con las condiciones locales. El efecto chimenea se minimiza en gran medida y, con la instalación de un sistema LUWA® con sifón, incluso se elimina por completo. Un flujo de agua controlado previene obstrucciones o desplazamientos de partículas finas. La instalación es posible tanto en superficies selladas como no selladas.

Comprar LUWA®

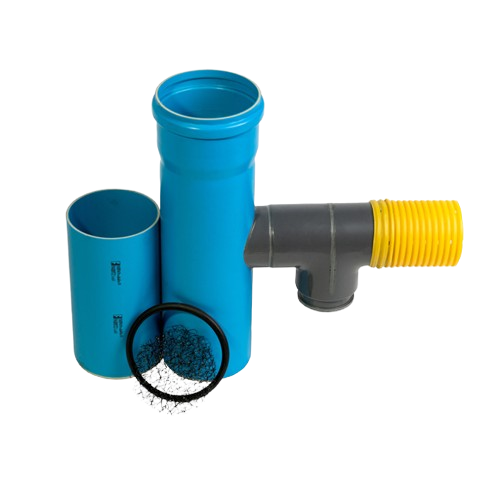

LUWA® Sifón

El sistema LUWA® permite dirigir la ventilación y el riego a través de una única abertura de llenado, evitando que el agua entre en los tubos de ventilación. En el suelo, el agua y el aire se distribuyen de manera individual en las áreas deseadas. Una sola abertura de llenado con dos tuberías completamente separadas:

  • La instalación de aberturas separadas se vuelve innecesaria.
  • Esto reduce significativamente los costos de instalación y material.
  • Elimina por completo el efecto chimenea.

El uso del sistema LUWA® bajo superficies pavimentadas minimiza el número de aberturas de llenado. Esto excluye el riego accidental en los tubos de ventilación. Las tuberías pueden instalarse de acuerdo con las condiciones locales. El efecto chimenea se elimina por completo mediante el uso del sifón LUWA® en la instalación. Un flujo de agua controlado previene obstrucciones o desplazamientos de partículas finas. La instalación es posible tanto en superficies selladas como no selladas.

Comprar LUWA®

LUWA®

DETALLES

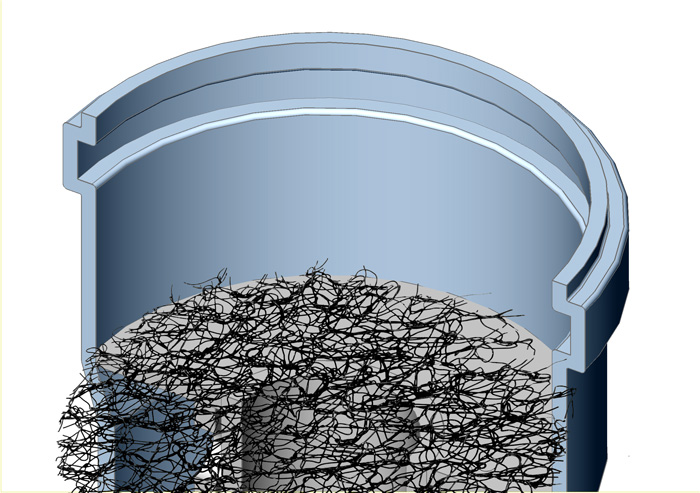

Filtro contra cuerpos extraños

Filtro permeable al aire y al agua que evita la entrada de hojas o residuos. Para eliminar la suciedad acumulada, simplemente retire el filtro.

Conexión de riego

Conexión de riego compatible con todos los adaptadores DN 80. Para instalar un anillo de riego alrededor del cepellón, es posible conectar un adaptador en T.

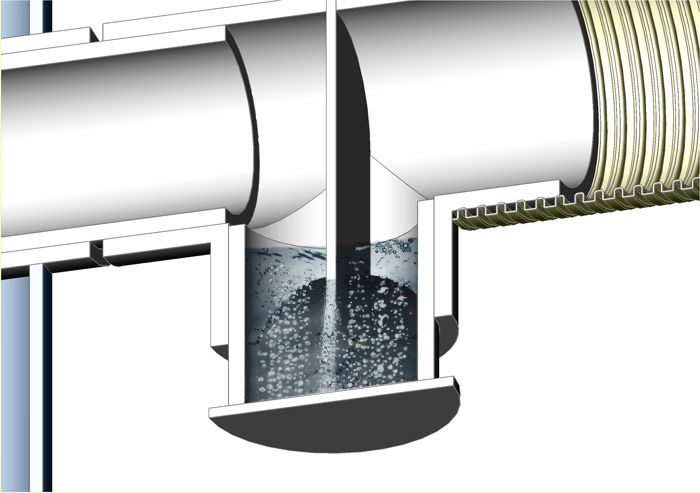

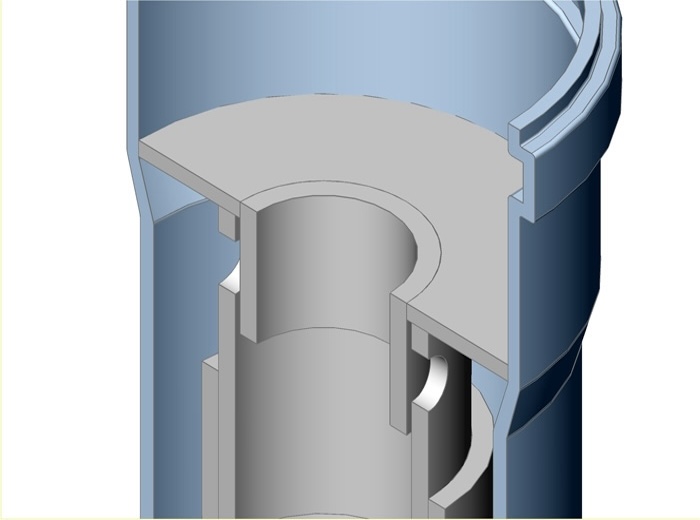

Separador de sistema

La tecnología bien diseñada separa el agua del suministro de aire. Se evita la entrada de agua en la tubería de ventilación.

Conexión de ventilación

Conexión para ventilación profunda compatible con todos los tubos DN 100.

LUWA®

LUWA® COMPONENTES Y ACCESORIOS

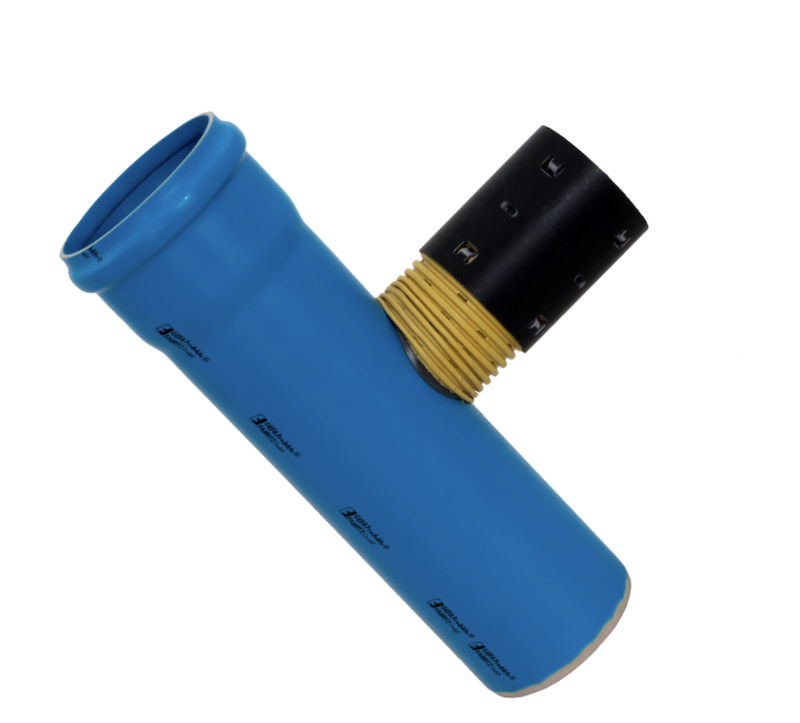

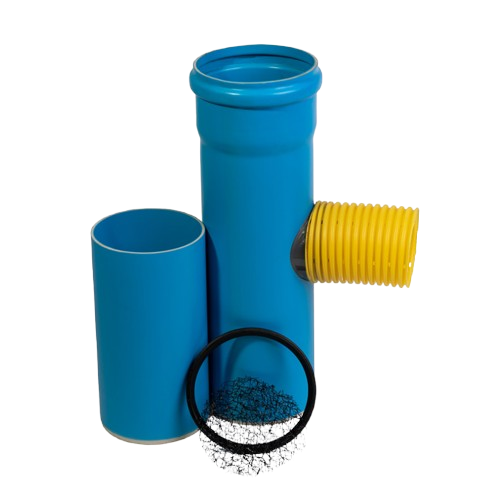

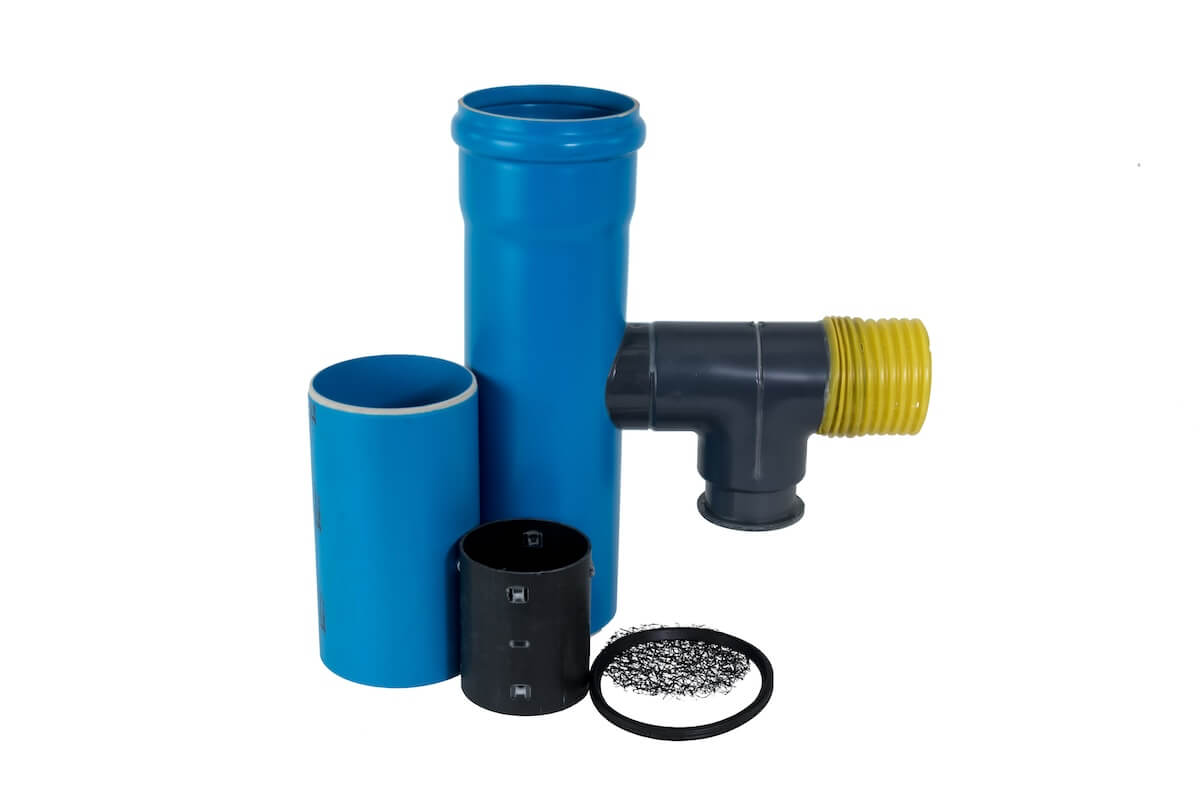

  • LUWA® Sistema
    • LUWA®-Sistema, para el riego y la ventilación de árboles urbanos, incluye pieza de extensión y filtro.
    • LUWA®-Sistema + Sifón, sistema de ventilación y riego con sifón premontado para tubo de drenaje DN80, incluye pieza de extensión y filtro.
    • La instalación de sistemas separados se vuelve innecesaria, lo que reduce significativamente los costos de material.

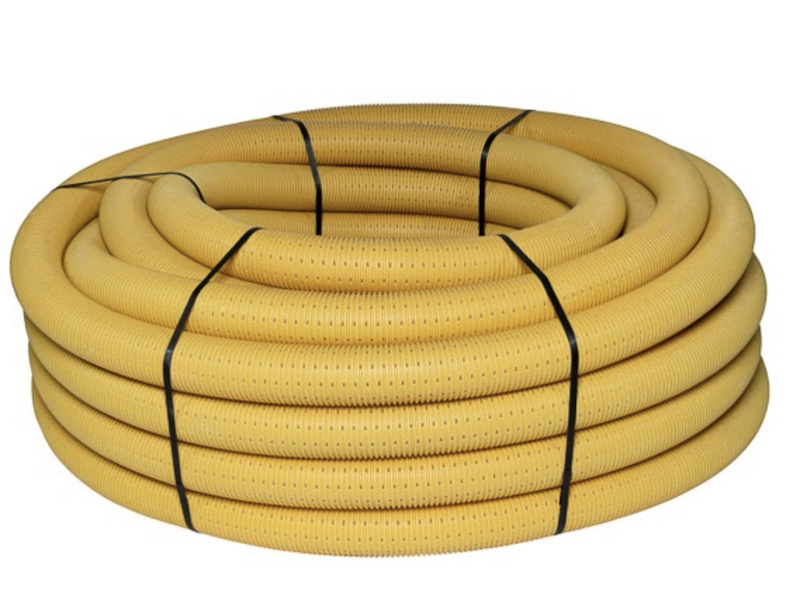

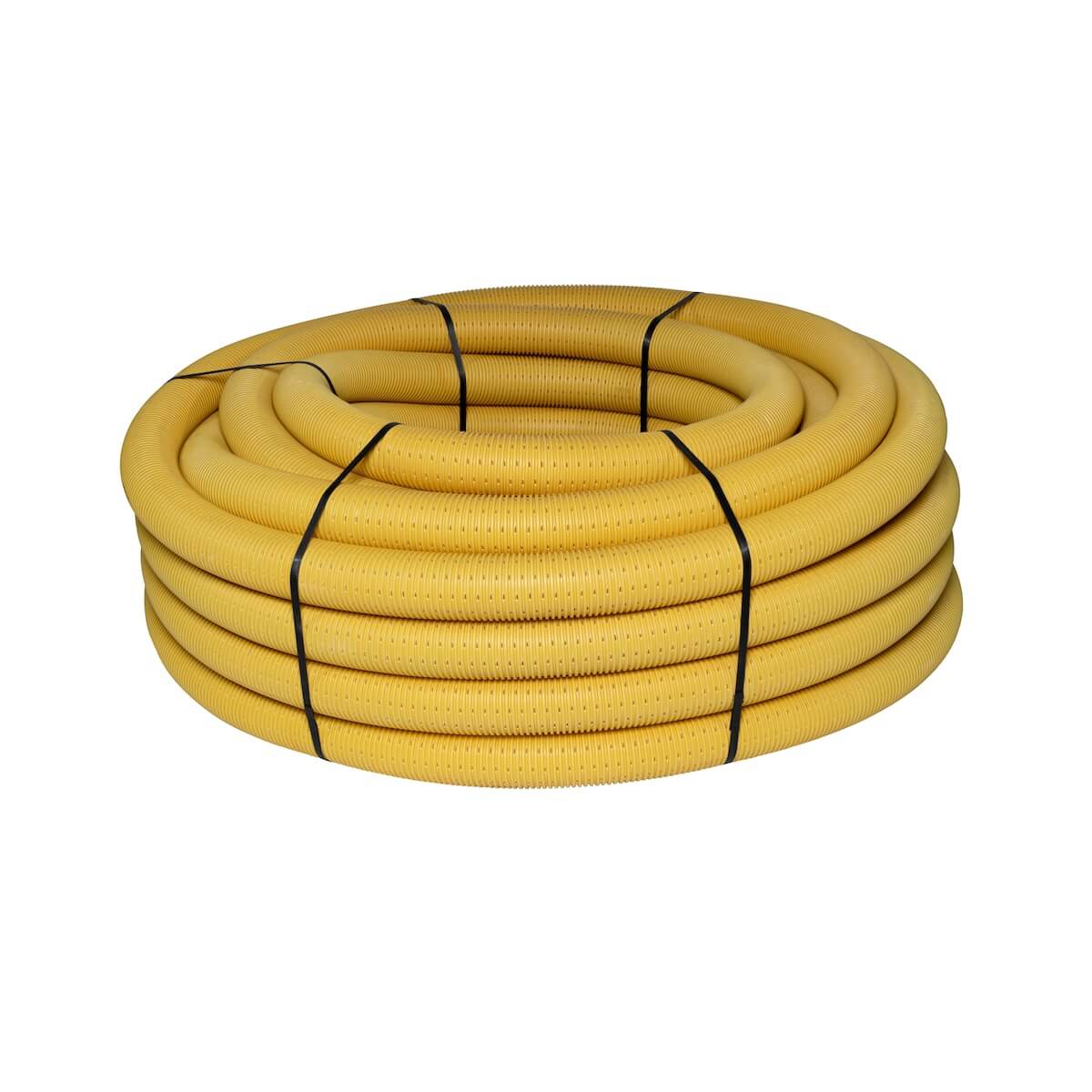

  • LUWA® Tubos de drenaje
    • LUWA® DN80/100, flexible, amarillo, ranurado, en rollo de 50 m.
    • LUWA® DN80/100 Kokofil, flexible, amarillo, ranurado, en rollo de 50 m.

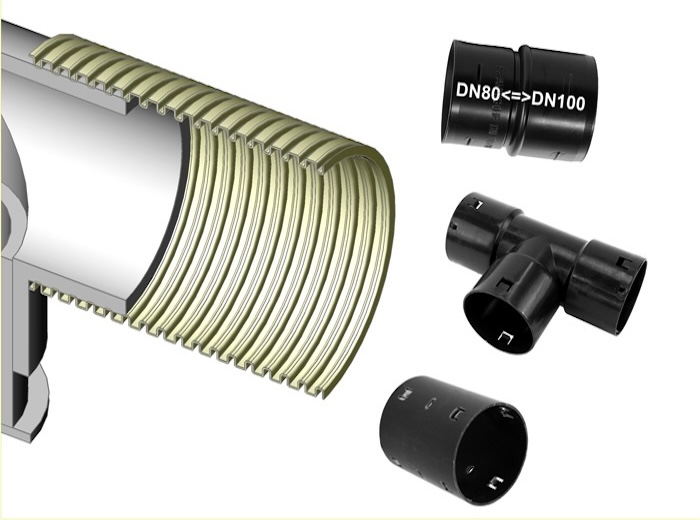

  • LUWA® Piezas de conexión

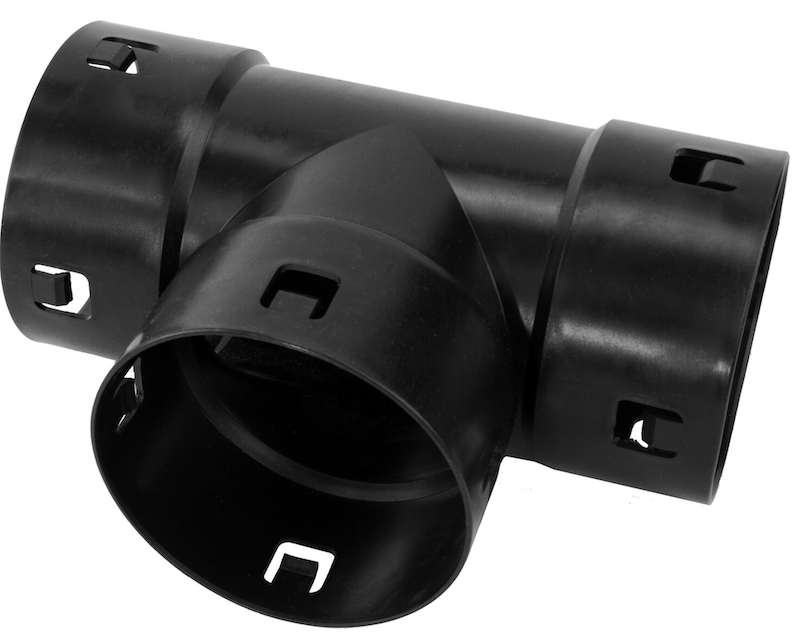

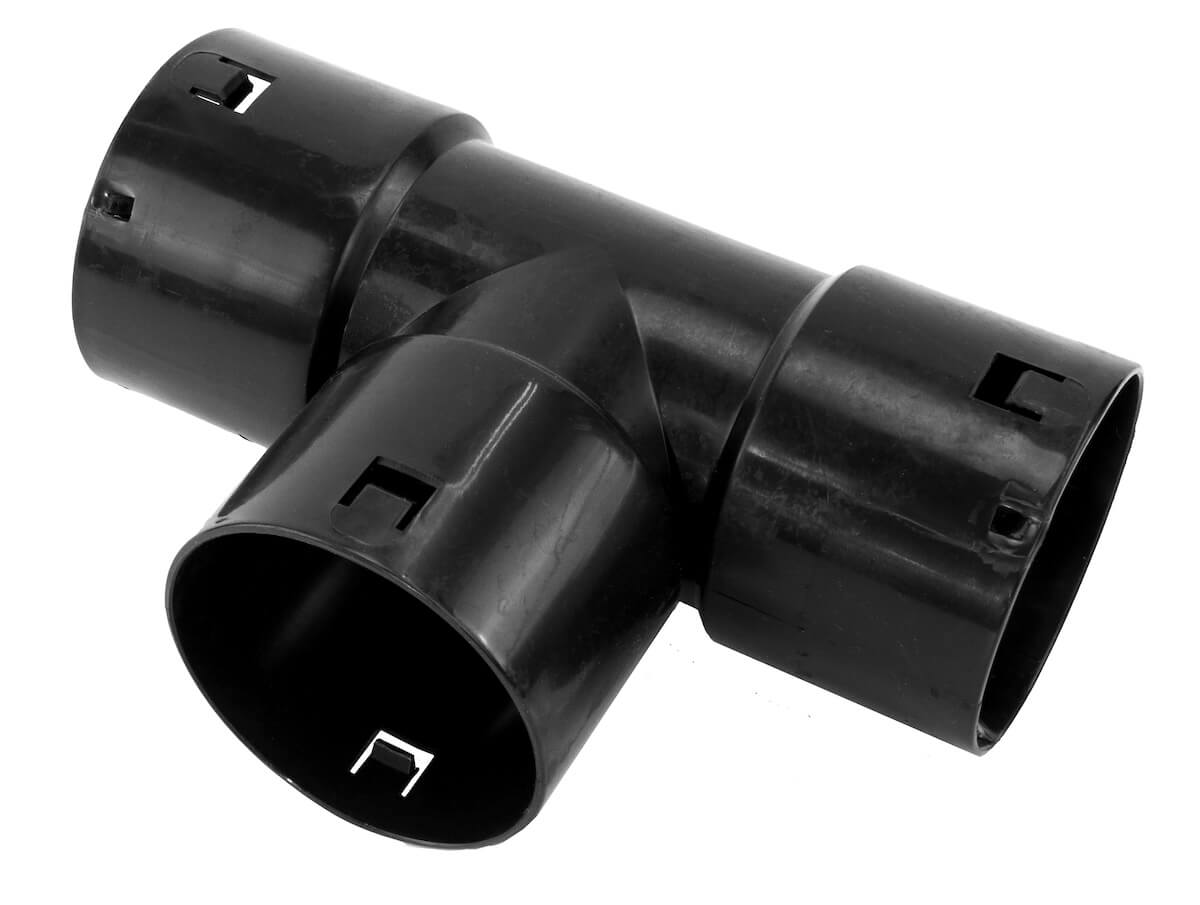

    • T-Conector DN 80/100, para adaptador de conexión LUWA® DN 80/100 para tubo de drenaje GEFA LUWA.
    • Manguito DN 80/100, para tubo de drenaje DN 80/100.
    • Filtro de conexión LUWA®, para adaptador de conexión.

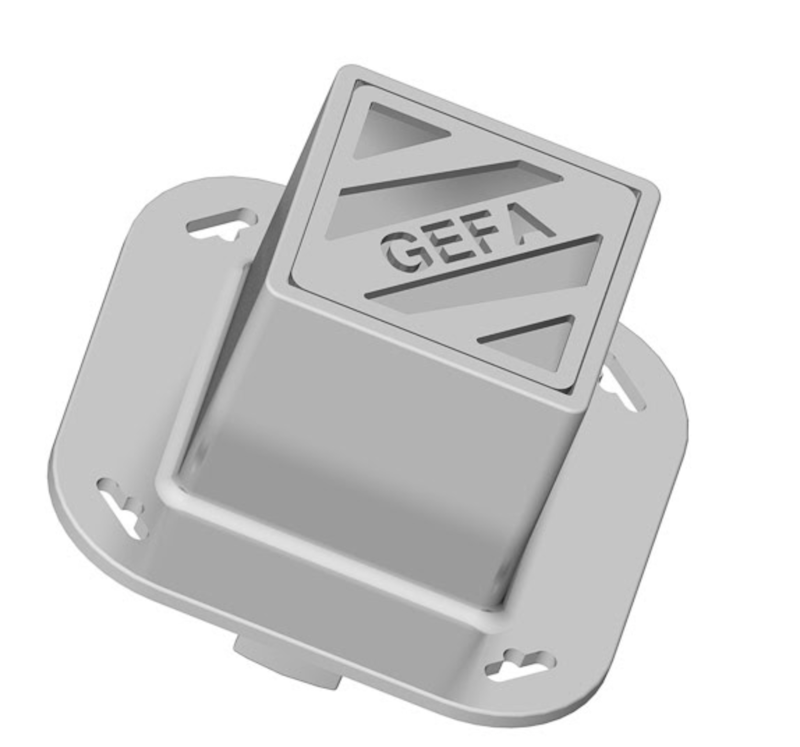

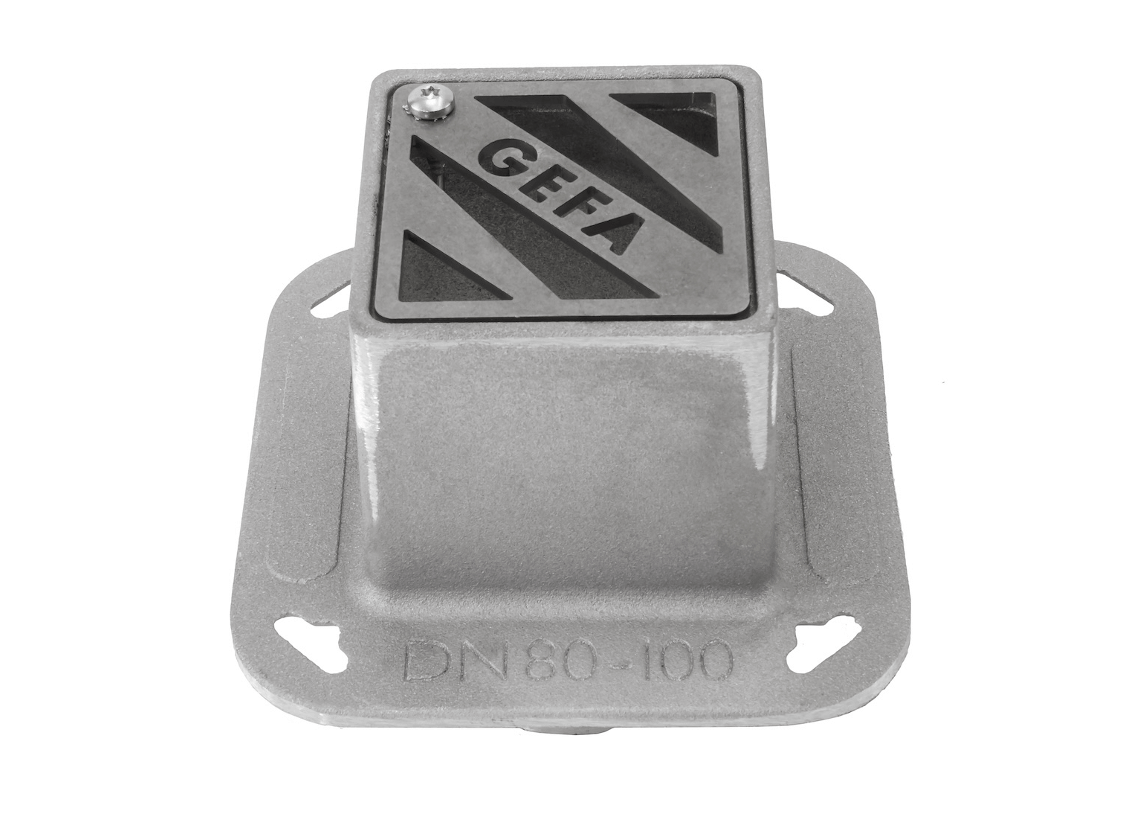

  • LUWA® Tapón
    • Aleación de aluminio anticorrosiva con tapa abatible de acero inoxidable V2A. Altura: 85 mm.
    • Tapón final de plástico PP; 150 x 150 mm, altura de 155 mm, negro, con recogedor de suciedad.
    • Anclaje al suelo LUWA® Tapón para la fijación del tapón al LUWA®.
  • LUWA® Adaptador
    • Adaptador corto (118 mm) DN 100 para el sistema LUWA® con conexión para un sistema de riego automático.
    • Adaptador largo (500 mm) DN 100 para el sistema LUWA® con conexión para un sistema de riego automático.
