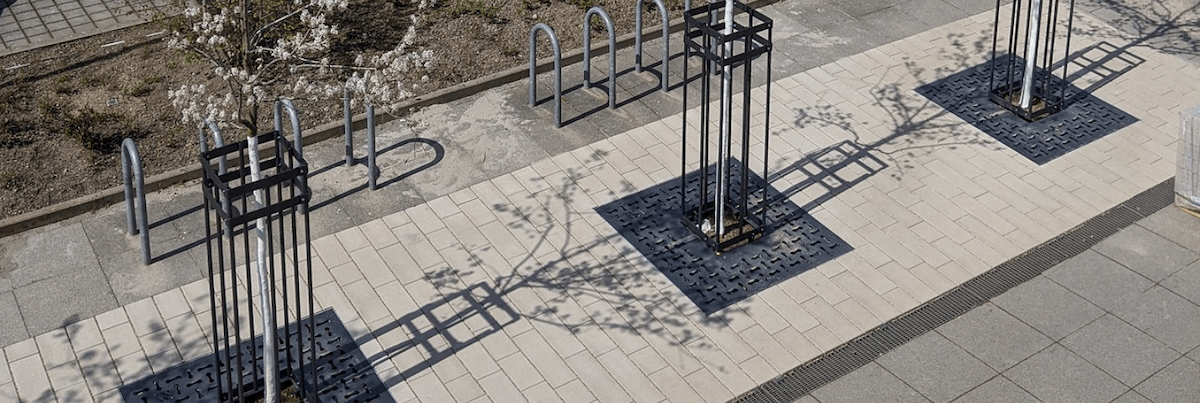

Proteger de forma duradera y estéticamente atractiva los troncos de nuevos árboles y árboles existentes en zonas urbanas, así como el área sensible del cepellón alrededor del tronco, es la tarea de los sistemas de protección de árboles.
Proteger de forma duradera y estética los troncos de árboles nuevos y existentes en zonas urbanas, así como la sensible área del cepellón, es la función de los sistemas de protección. GEFA ha seleccionado una gama de rejillas y protectores de alta calidad y atractivo diseño.
Las rejillas de protección de árboles desempeñan un papel fundamental en la protección de nuevas plantaciones y árboles existentes en nuestras ciudades y municipios. Rodean gran parte del área del tronco, protegiéndolo eficazmente contra daños sin ocupar demasiado espacio. Además de su funcionalidad, las nuevas rejillas de protección de árboles de GEFA destacan por su diseño innovador y su fabricación de alta calidad.
Las rejillas de protección de árboles de GEFA pueden instalarse con o sin la rejilla de protección GEFA. Se incluye el material necesario para una fijación segura. Todas las rejillas están fabricadas con elementos de acero soldados en varias piezas y galvanizados en caliente según la norma DIN EN ISO 1461. Rodean gran parte del área del tronco y lo protegen de forma fiable contra daños sin ocupar mucho espacio.
Ventajas

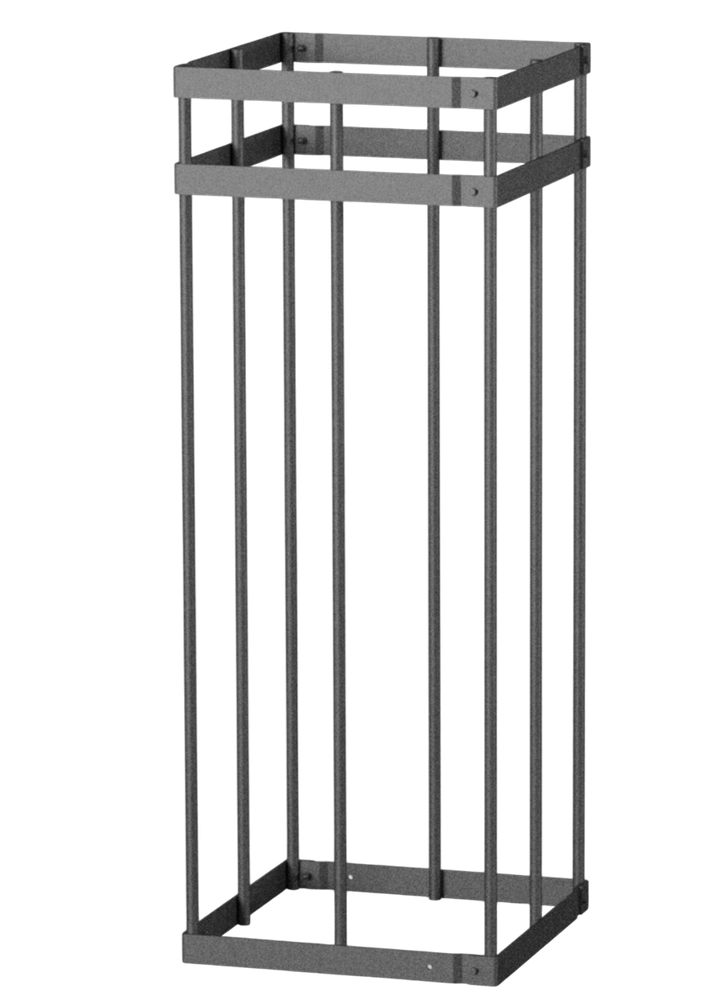

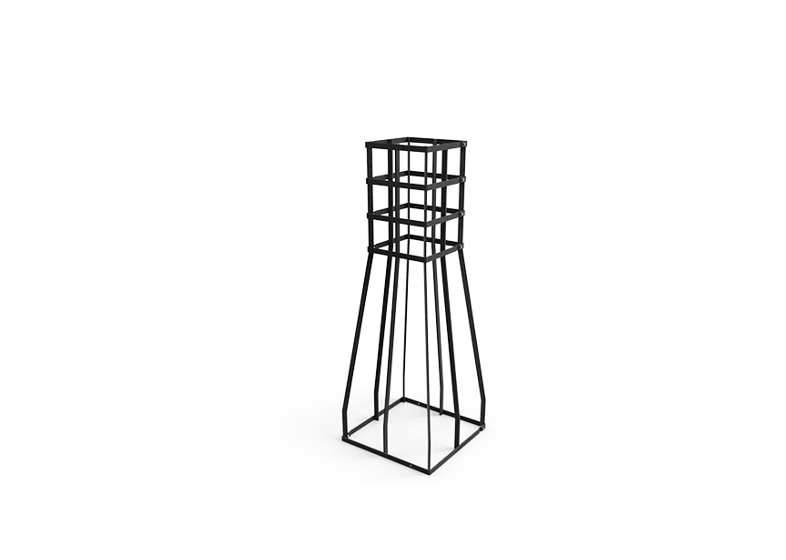

Diseño: Cuadrado, ensamblado en 4 partes, fijación con ángulos o clavos de tierra Material: Tubo redondo de 26,9 mm y acero plano de 60x5 mm S235JR (EN 10 027-1), soldado y galvanizado en caliente según DIN EN ISO 1461 Altura sobre el suelo: 180 cm Versiones disponibles: 50 x 50 cm, 8 barrotes | 70 x 70 cm, 8 barrotes Acabado: Galvanizado en caliente y recubrimiento en polvo con efecto micáceo DB 703 FS

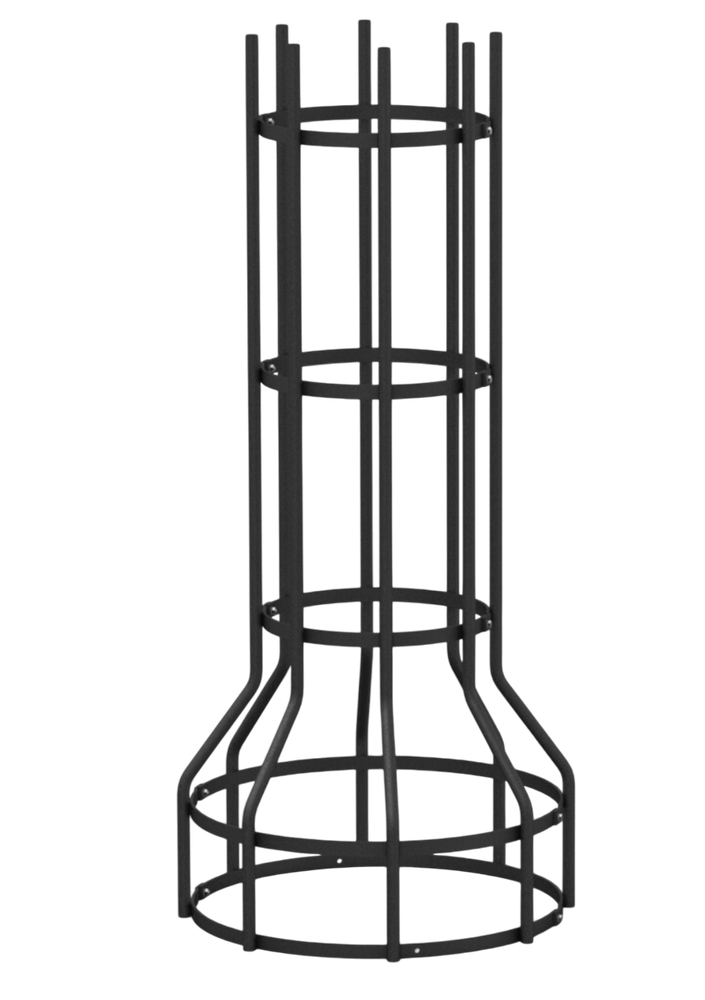

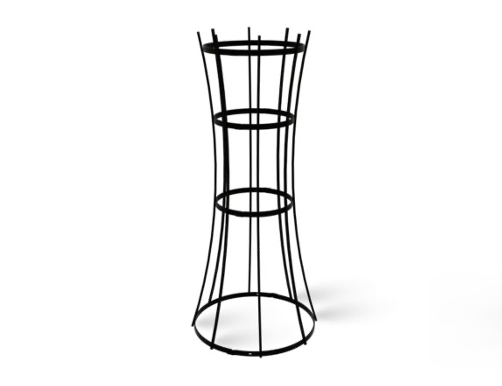

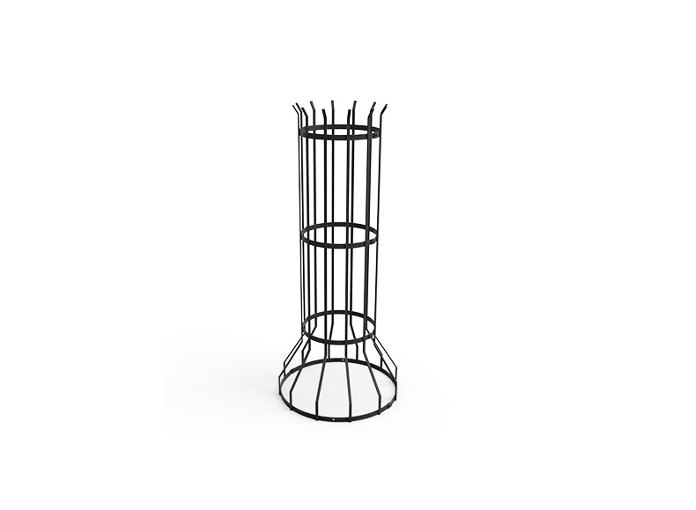

Diseño: Redondo, ensamblado en 2 partes, fijación con ángulos o clavos de tierra Material: Acero plano de 16 x 8 mm S235JR (EN 10 027-1), soldado y galvanizado en caliente según DIN EN ISO 1461 Altura sobre el suelo: 180 cm Versiones disponibles: Ø 68 cm / Ø 40 cm, 12 barrotes | Ø 78 cm / Ø 50 cm, 12 barrotes Acabado: Galvanizado en caliente y recubrimiento en polvo con efecto micáceo DB 703 FS

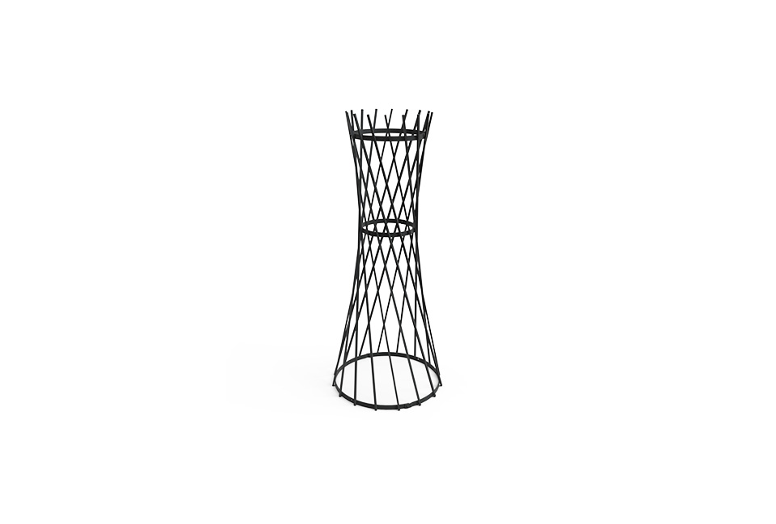

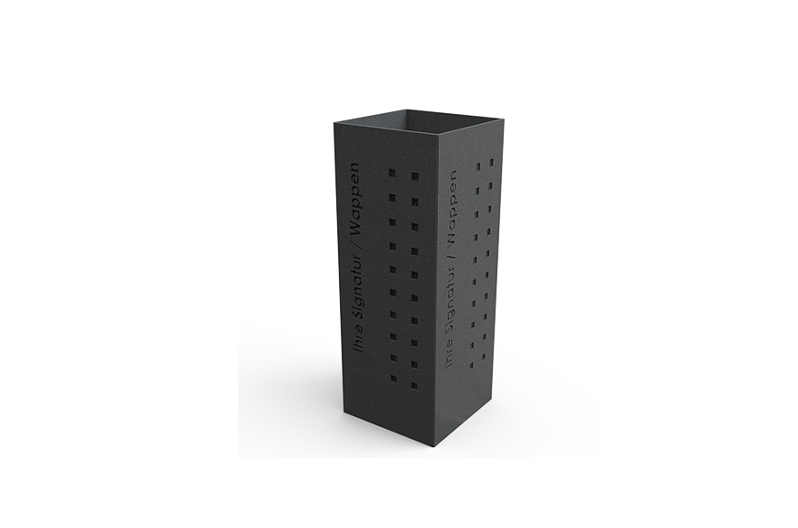

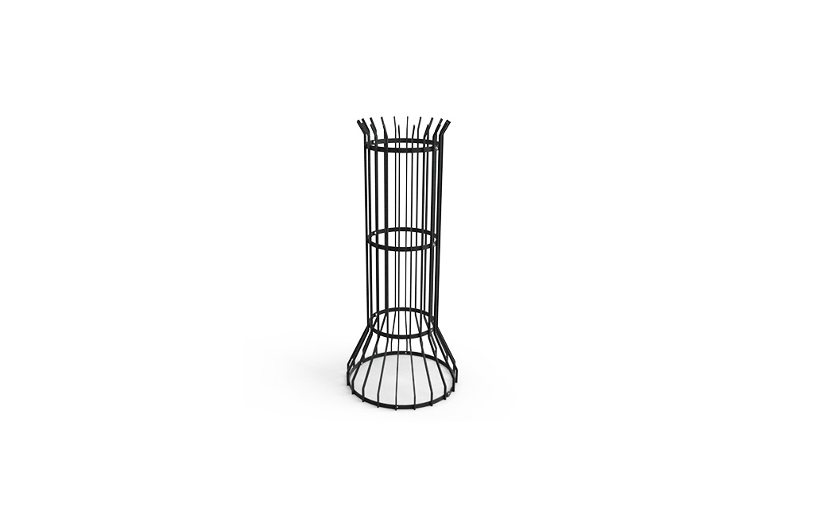

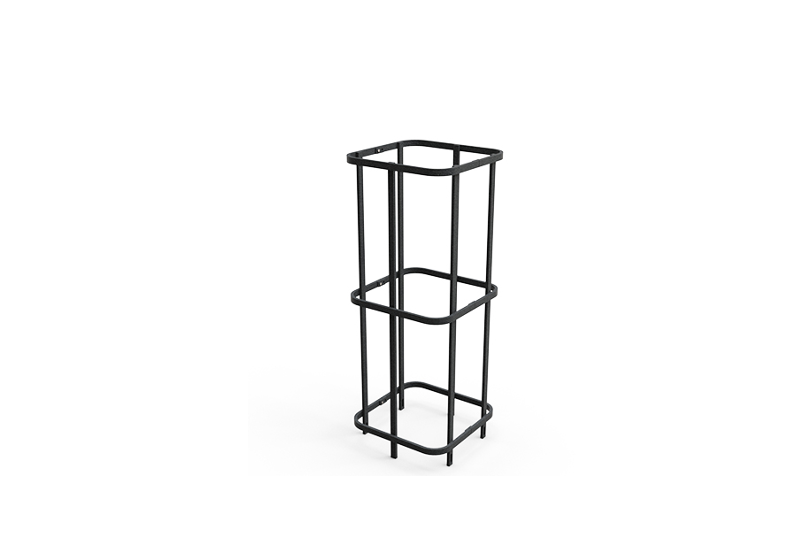

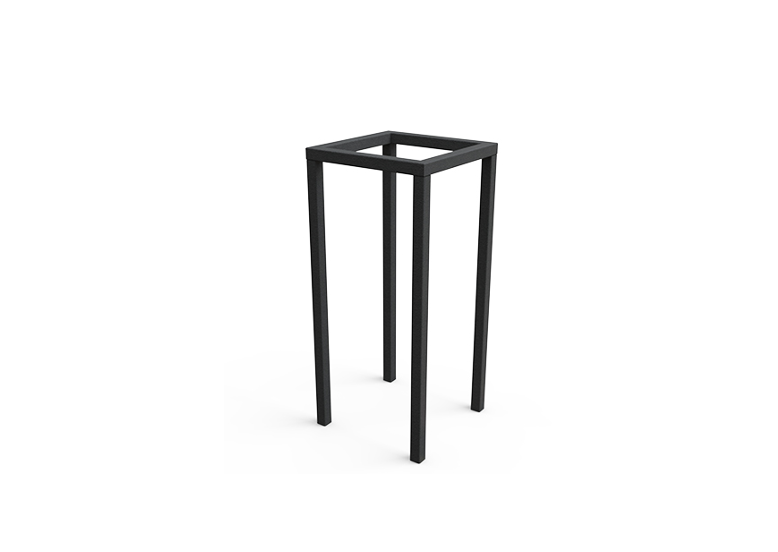

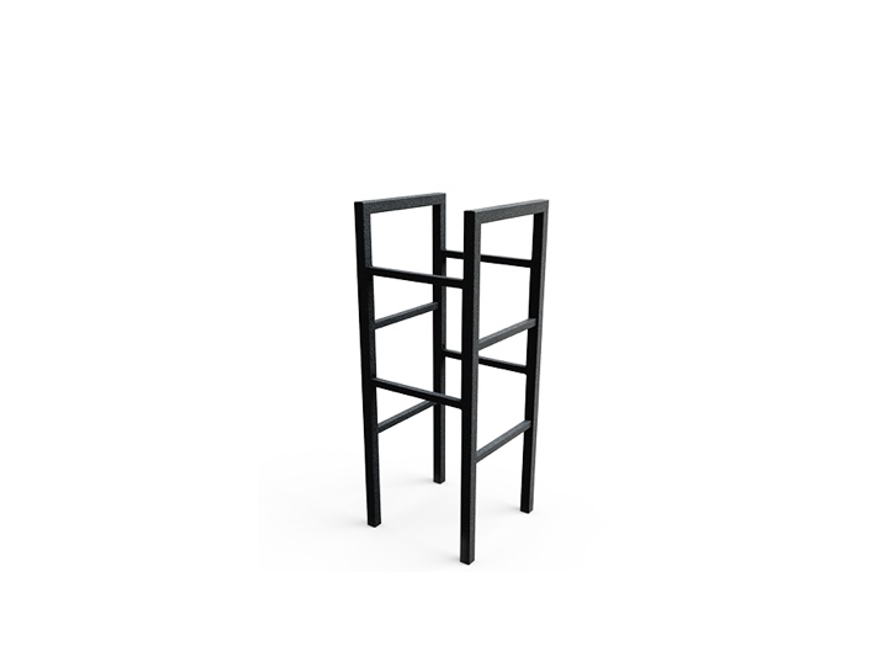

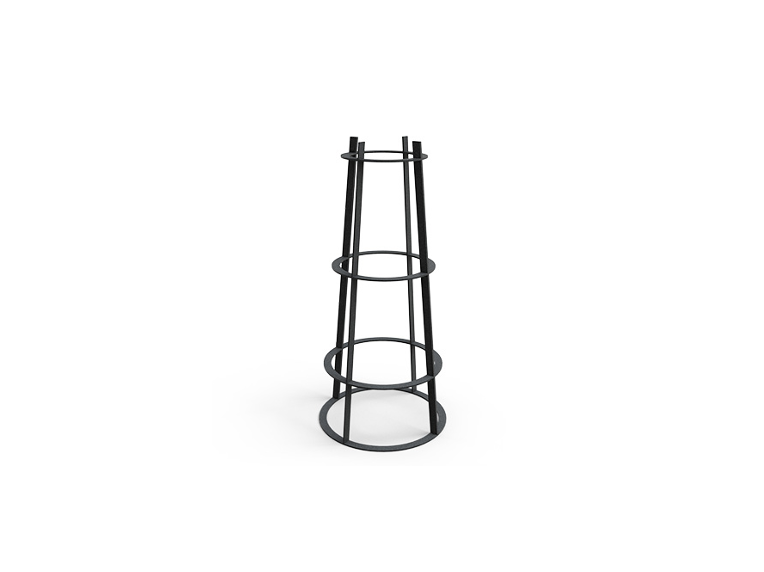

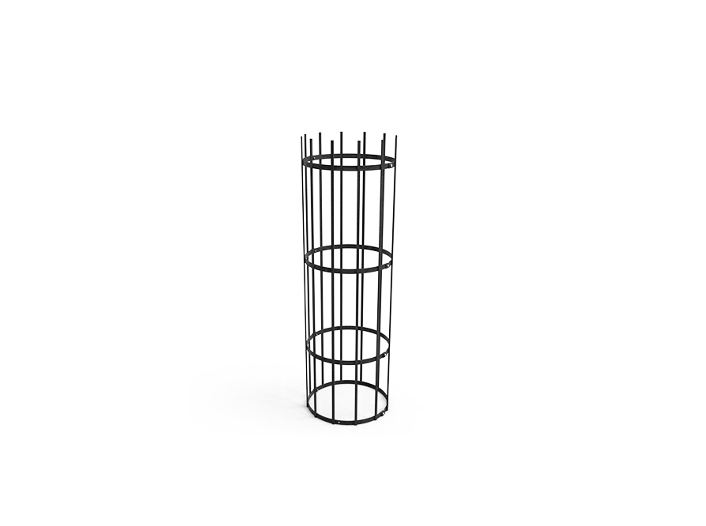

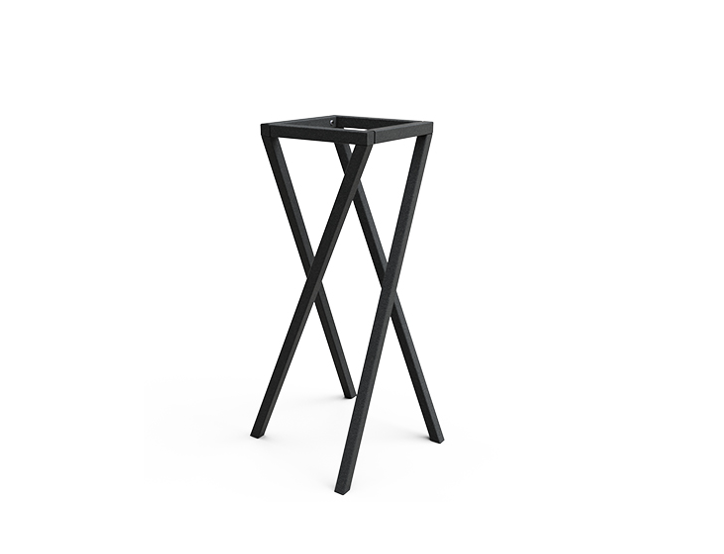

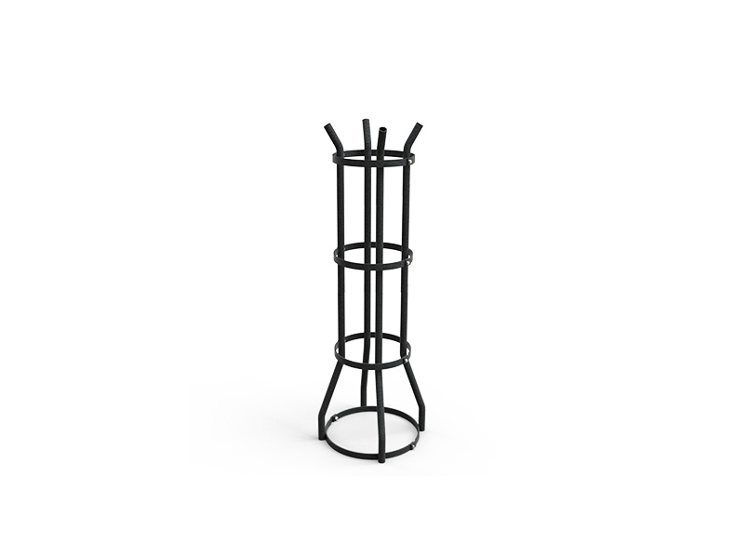

Los protectores para árboles HUMBERG destacan por su fabricación de alta calidad y diseño contemporáneo. Ofrecen una protección fiable para el tronco y se integran armoniosamente en el entorno urbano. Los protectores están compuestos por elementos de acero soldados de varias piezas, galvanizados en caliente según DIN EN ISO 1461 y con recubrimiento adicional en polvo.

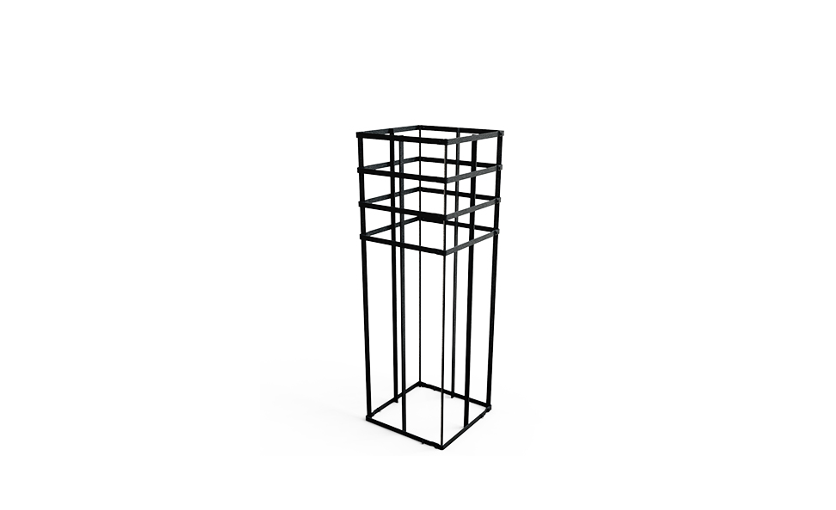

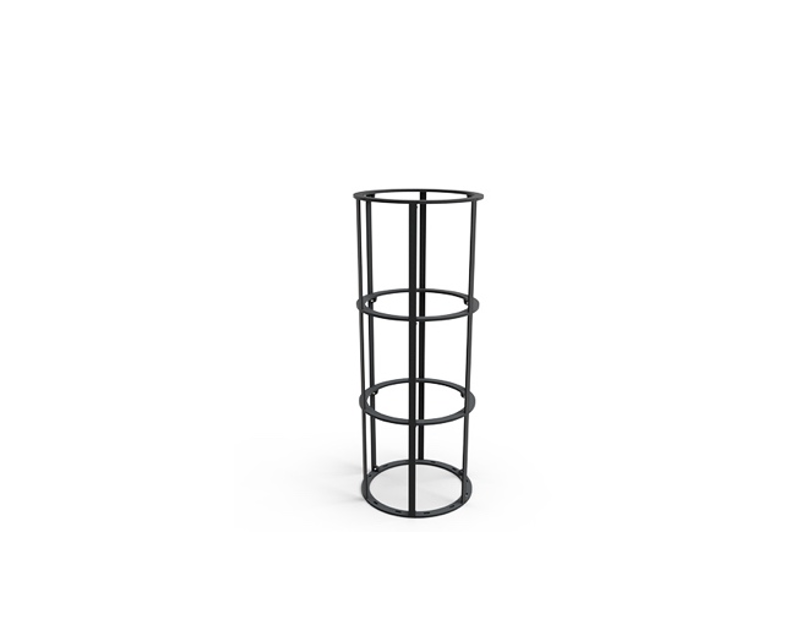

8 barras de tubo rectangular de 3 cm x 1,5 cm y 4 anillos de acero plano de 3 cm x 1 cm, soldados en plano, atornillados en dos partes, galvanizados en caliente, con recubrimiento en polvo DB 703 mica de hierro de estructura fina o color RAL, incl. fijación ajustable en inclinación/altura hasta 2%
En la ciudad, además de un suministro adecuado de agua y oxígeno, la clave para un crecimiento saludable de los árboles es evitar la compactación del suelo y reducir la presión en la zona radicular.
Las rejillas de protección de árboles protegen el área sensible del cepellón alrededor del tronco contra la compactación del suelo y los daños.

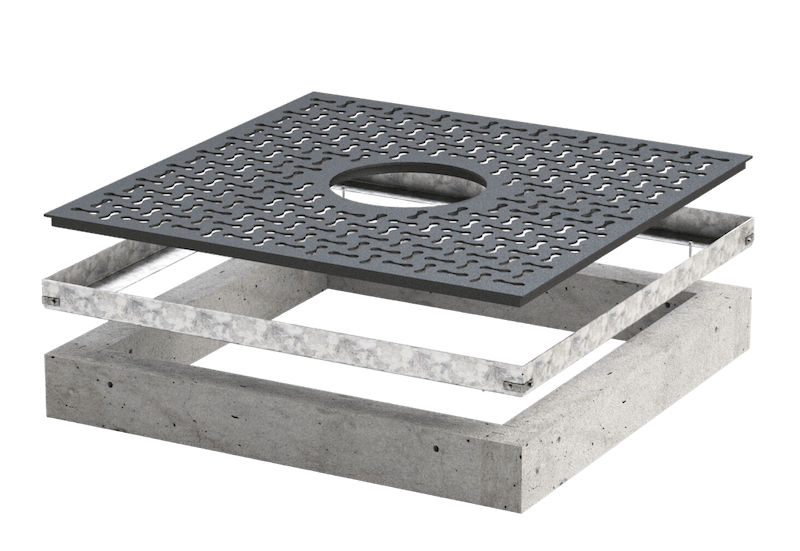

Los sistemas completos de rejillas de protección GEFA se fabrican con tecnología láser a partir de acero galvanizado en caliente. Estos sistemas incluyen varias piezas, entre ellas un disco de chapa de acero cortado con láser, una estructura de soporte soldada, material de fijación y una subestructura.
Como sistema completo, pueden integrarse fácilmente en el sistema de gestión de raíces TreeParker.
Acero: S235JR (EN DIN 10 027-1) galvanizado en caliente (DIN EN ISO 1461)
Superficie: recubrimiento en polvo (DB 703) con efecto micáceo y estructura fina
Según las directrices de la norma DIN 51130 en la categoría de resistencia al deslizamiento

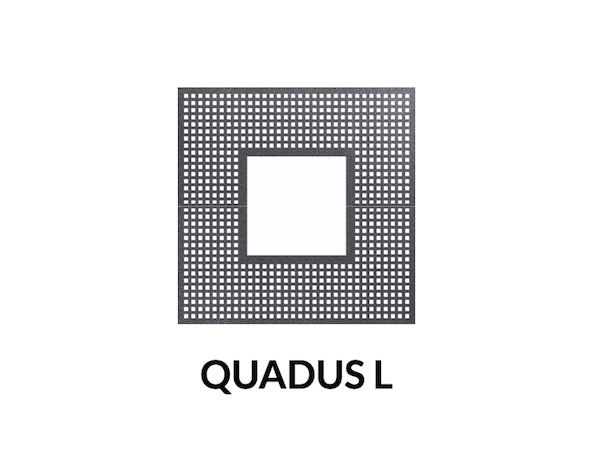

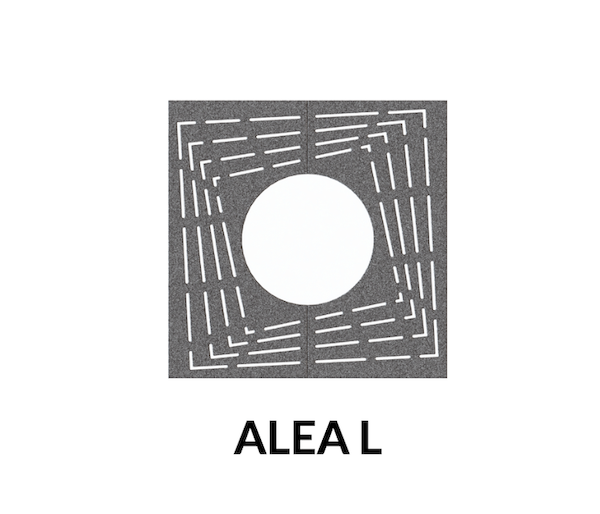

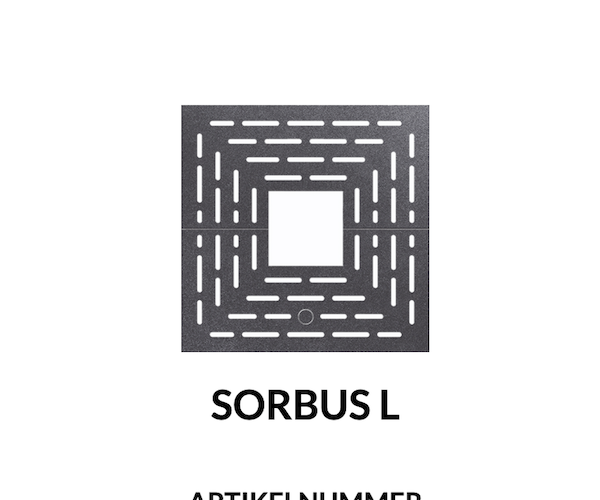

TAMAÑOS DE DISCOS PARA ÁRBOLES
Cuadrado
150 x 150 cm, 2. 200 x 200 cm, 3. 300 x 300 cm
Tamaños de apertura para el árbol
Medidas y forma de la abertura interior según requisitos acordados

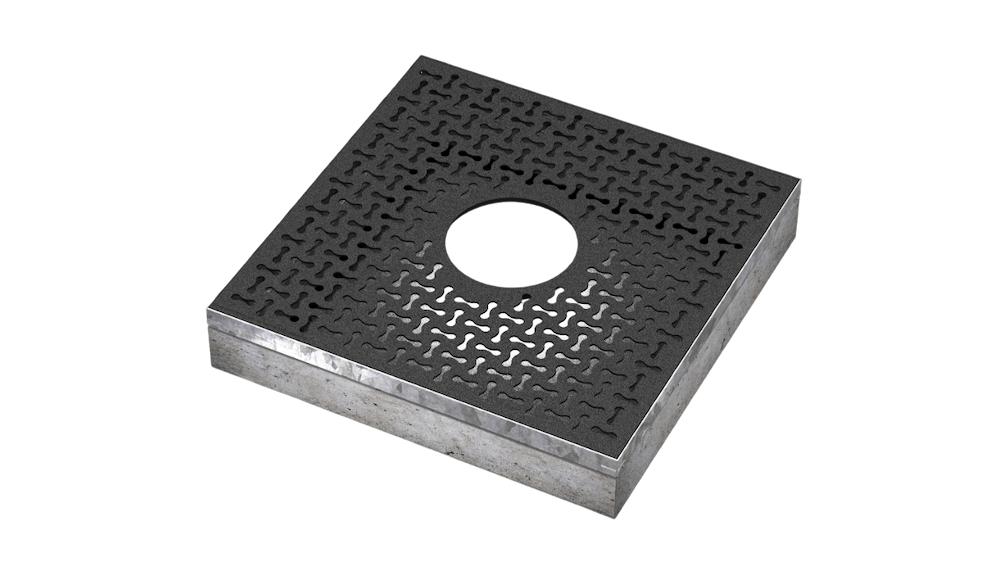

Cimentación de hormigón
4 piezas, 150 x 150 cm, 25 cm de alto 4 piezas, 200 x 200 cm, 25 cm de alto

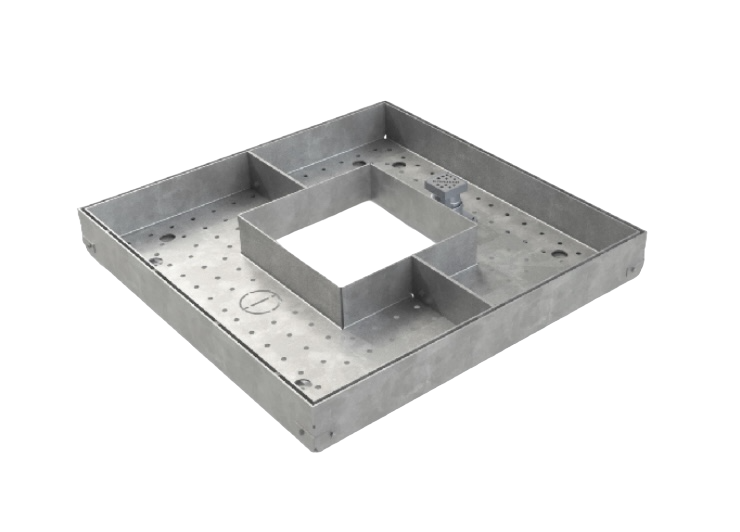

Rejilla de protección de árboles rellenable, disponible de inmediato (a partir de 1,25 m x 1,25 m). Puede rellenarse con cualquier material de superficie deseado (por ejemplo, grava, losas de pavimento, adoquines, revestimientos de caminos estabilizados, etc.). Gracias a su fabricación en acero, la rejilla es reciclable en un 99 %.
Persona de contacto
Todas las rejillas y rejillas de protección de árboles GEFA pueden combinarse fácilmente con el sistema de gestión de raíces TreeParker®. Otras dimensiones y versiones están disponibles bajo pedido.

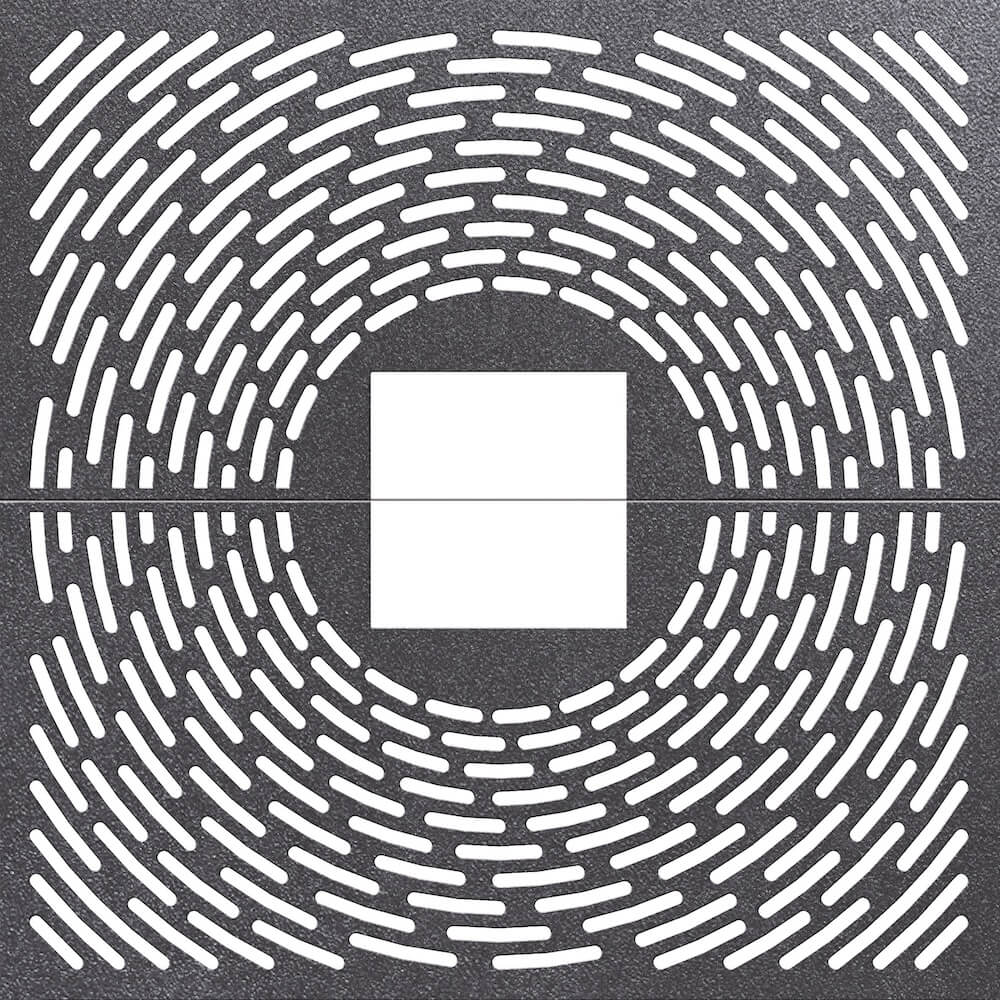

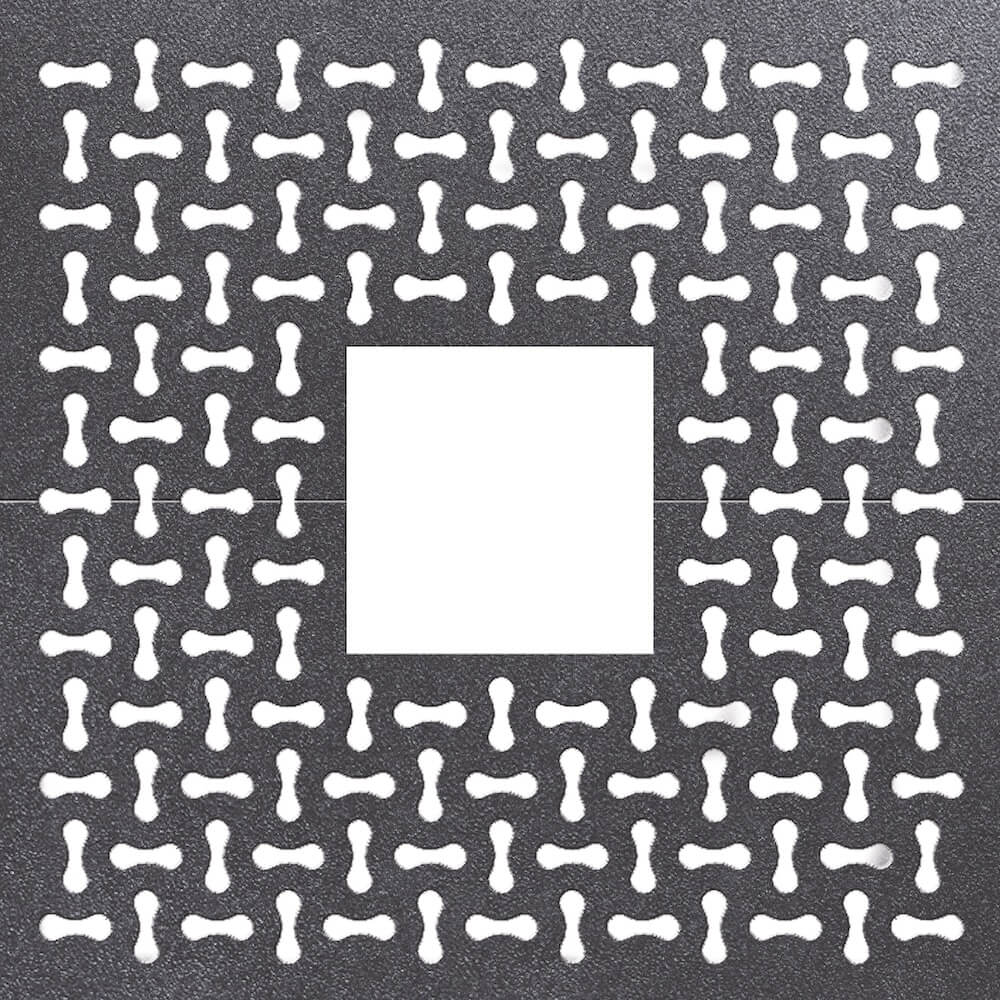

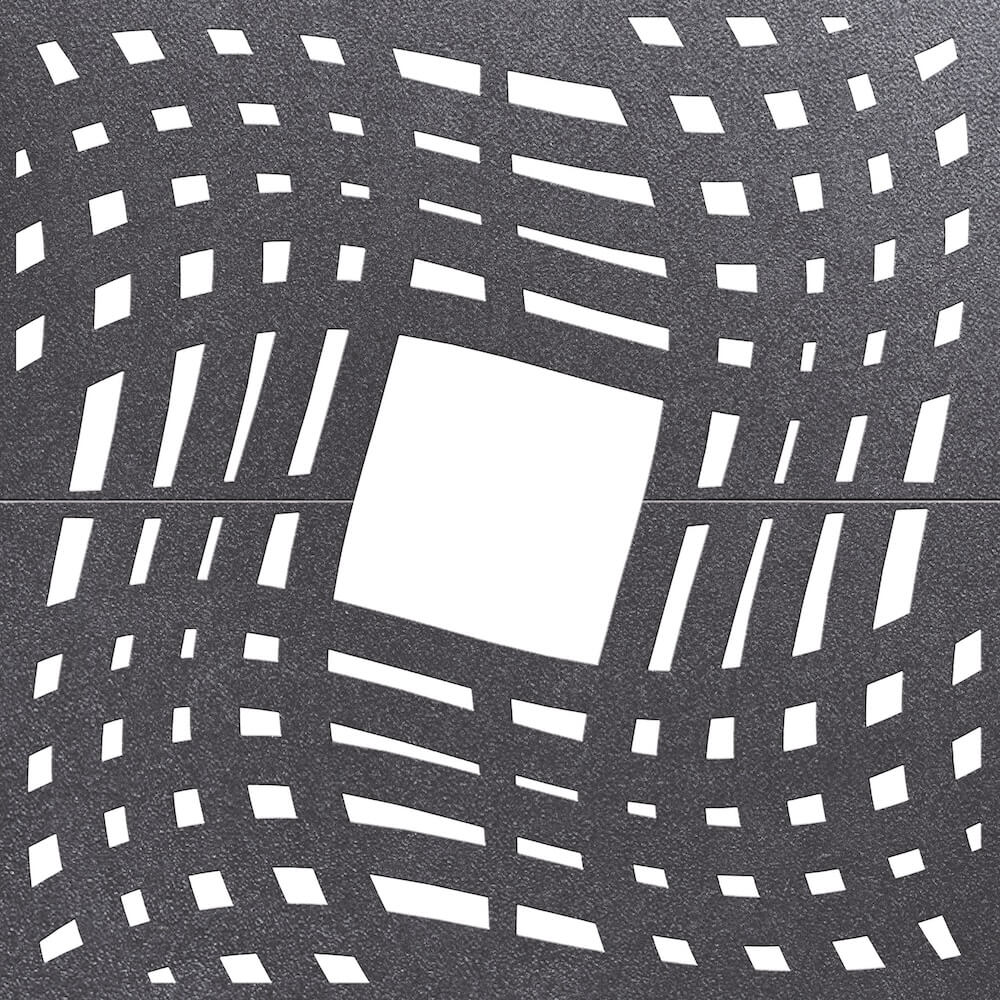

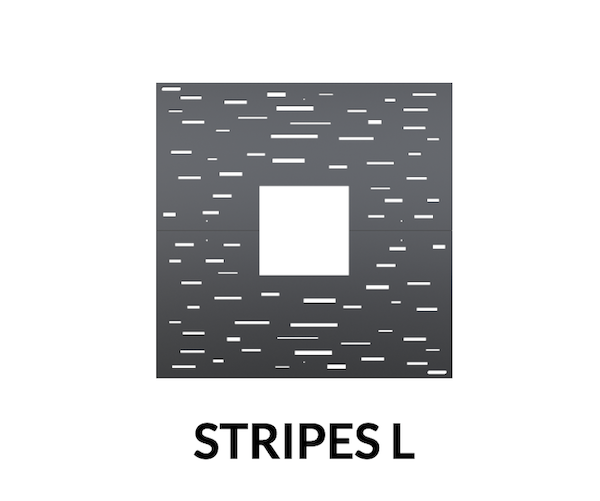

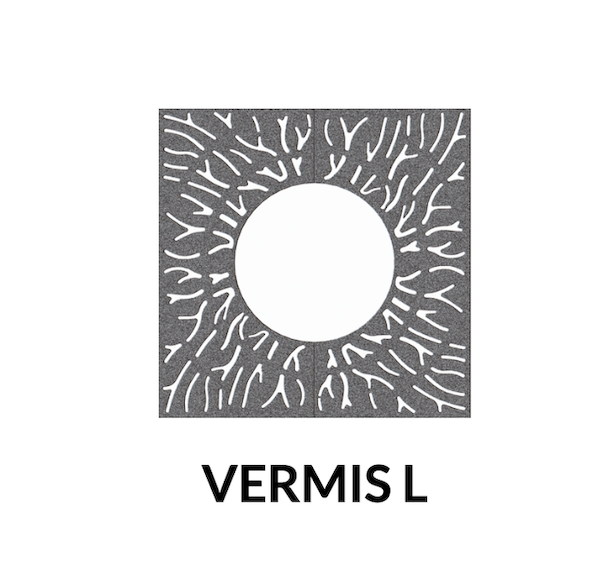

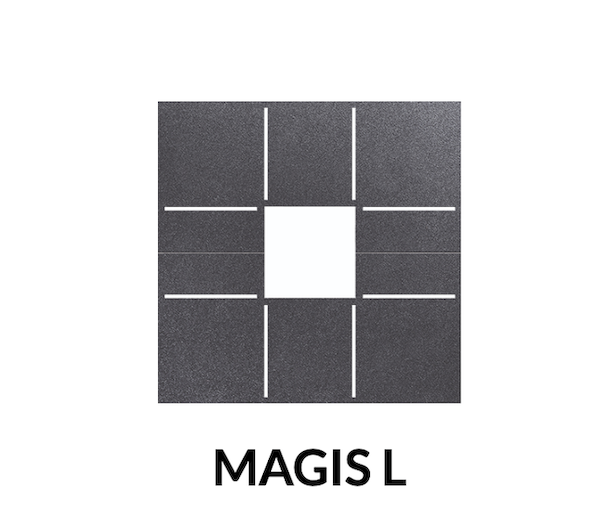

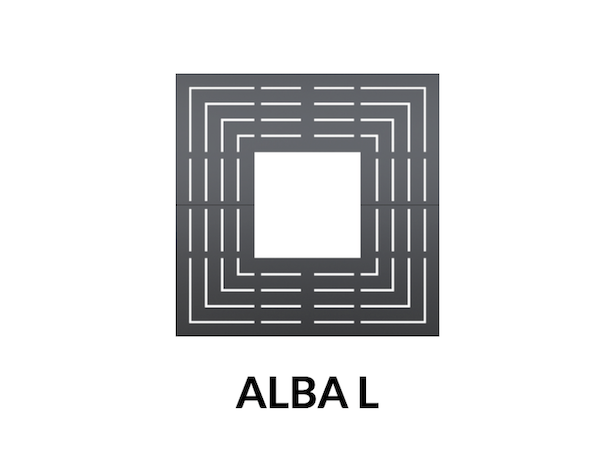

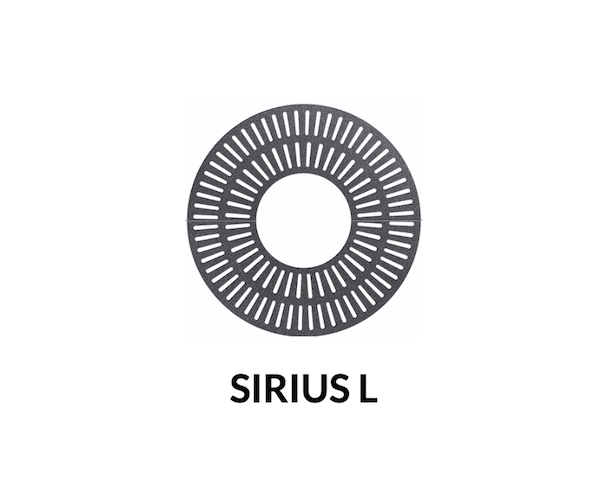

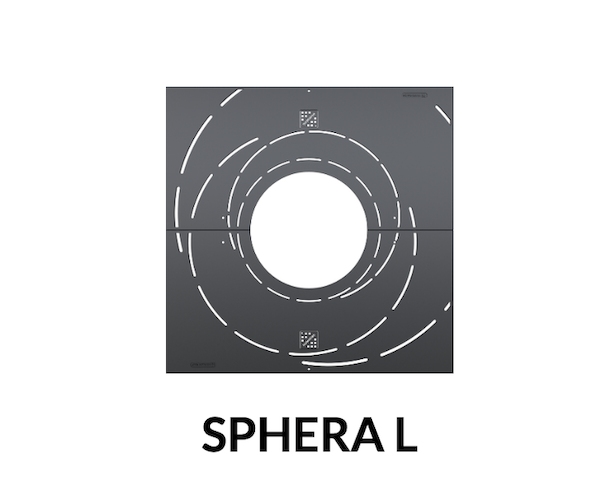

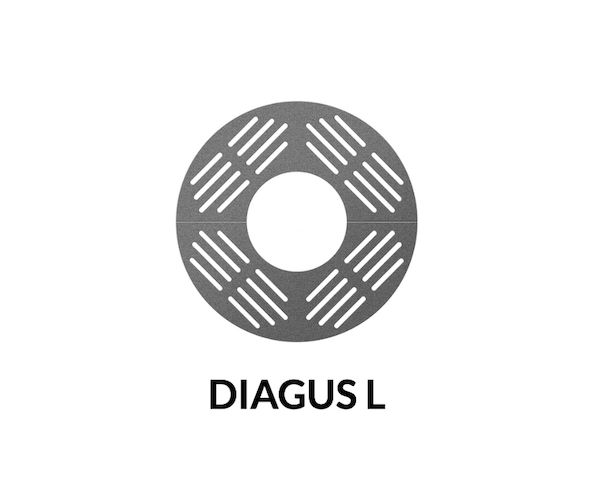

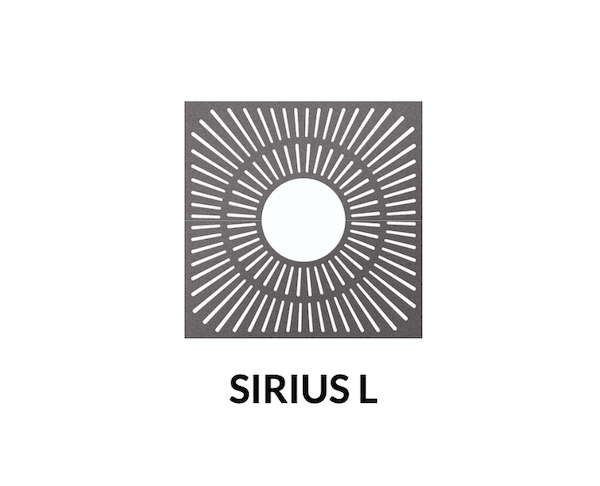

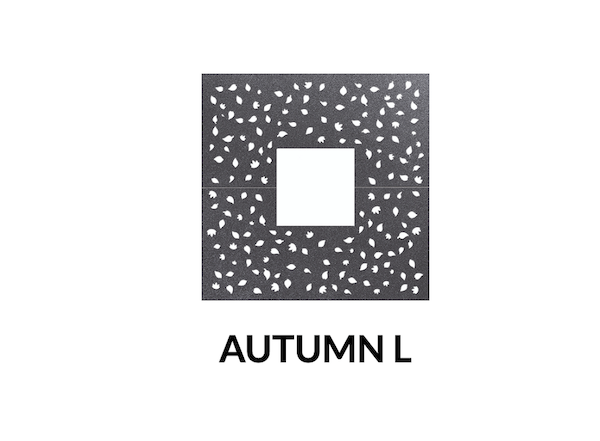

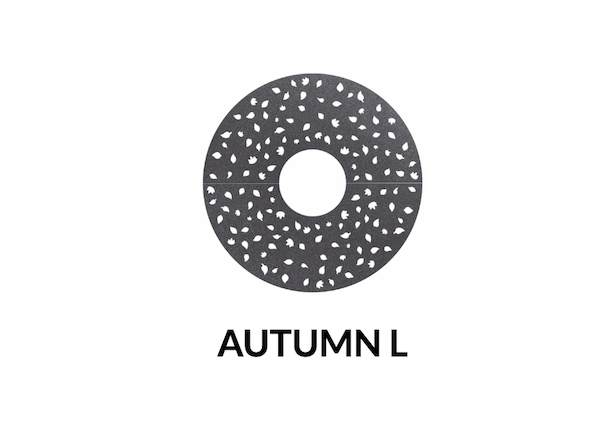

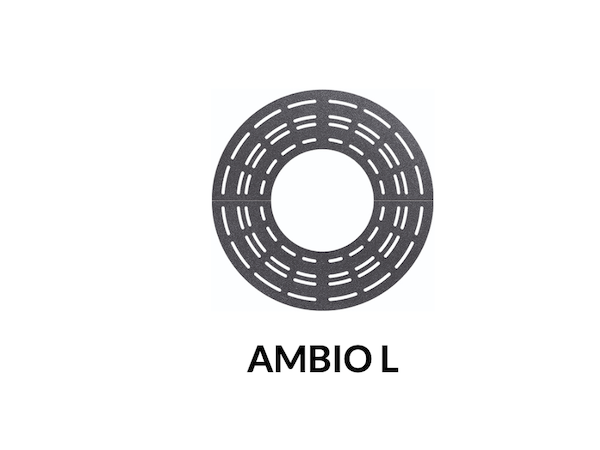

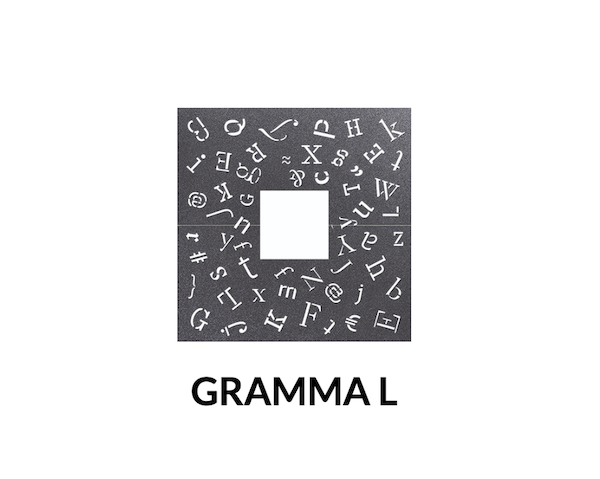

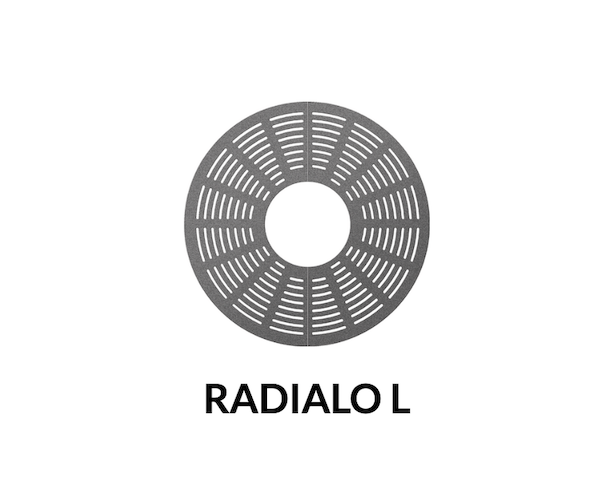

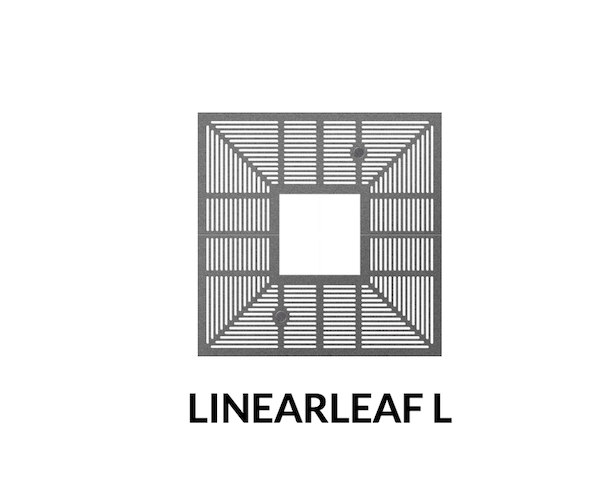

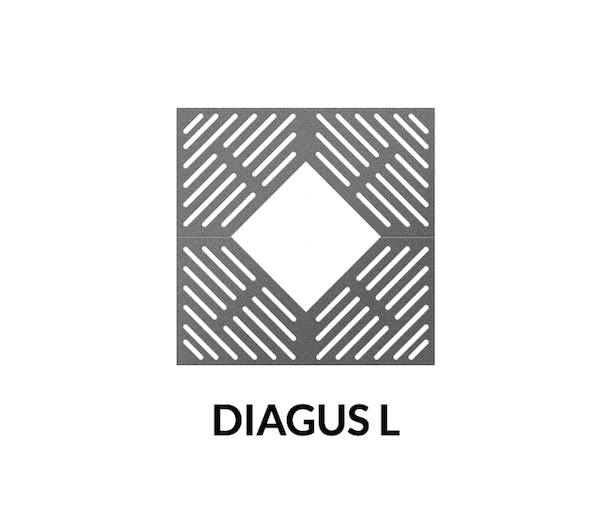

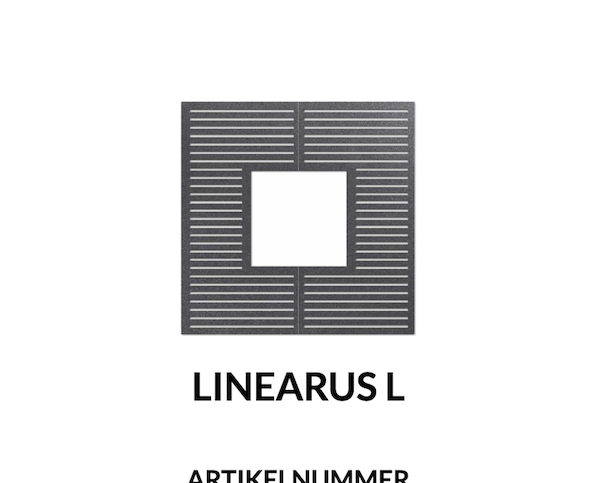

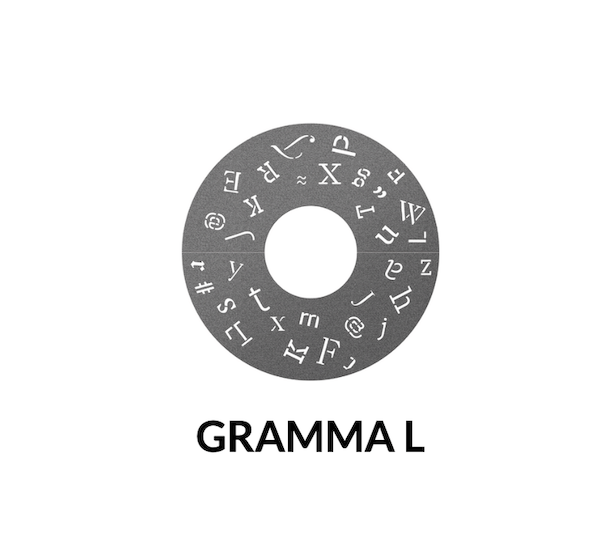

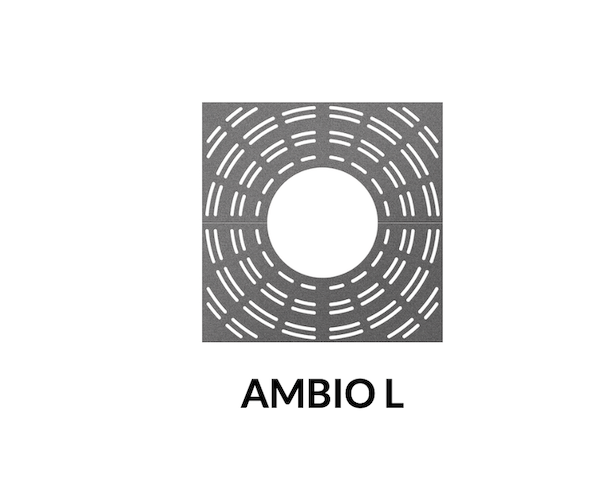

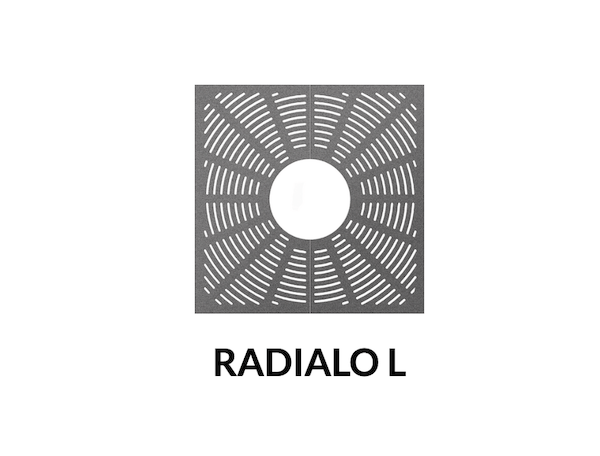

Las rejillas láser de HUMBERG protegen la zona superior de las raíces y están disponibles en diferentes formas y materiales. Gracias a la tecnología láser más avanzada, permiten la máxima libertad de diseño y configuraciones personalizadas. Opcionalmente con revestimiento antideslizante y luminarias de suelo integrables. Duraderas, resistentes y reciclables hasta en un 99 %.
(Las imágenes de los productos pueden presentar variaciones debido al continuo desarrollo de los productos.)
(Las imágenes de los productos pueden presentar variaciones debido al continuo desarrollo de los productos.)

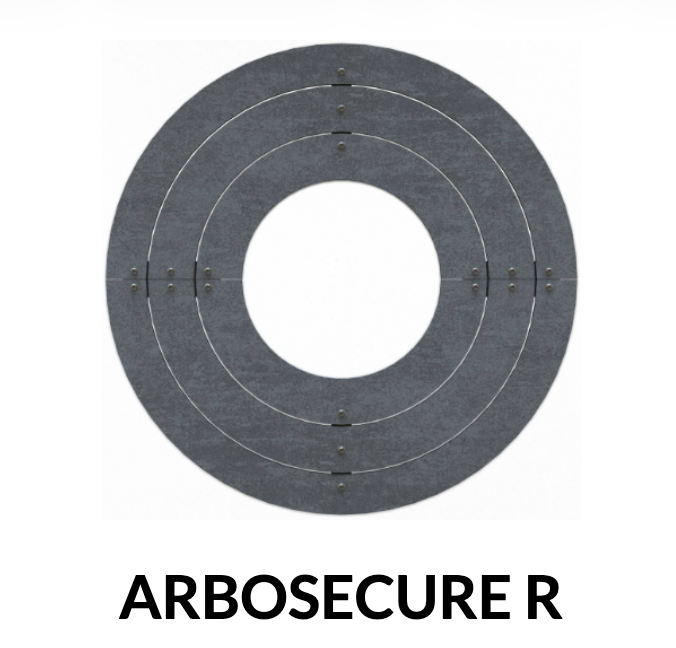

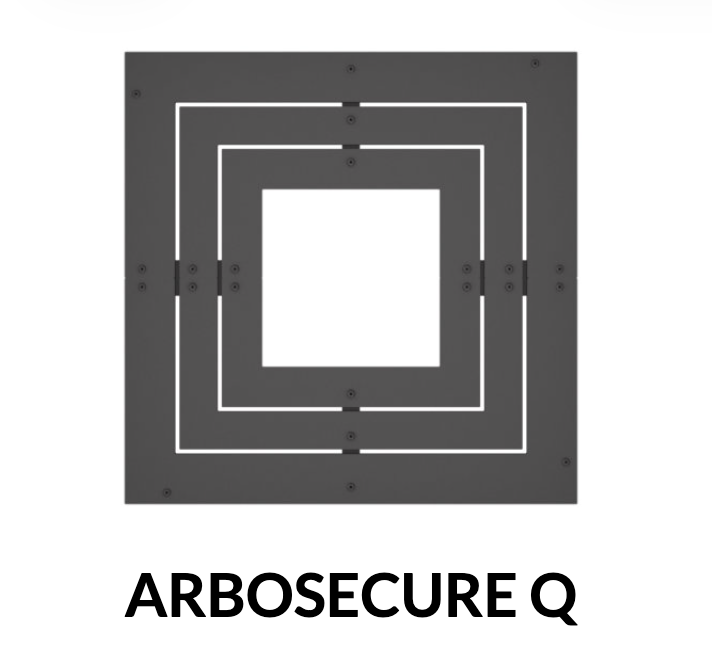

Los marcos para la base del tronco crean un acabado limpio en superficies pavimentadas o rejillas para árboles. Gracias a sus elementos desmontables, los árboles jóvenes disponen de suficiente espacio para crecer, mientras que la superficie permanece segura y transitable en todo momento. La abertura estrecha alrededor del tronco evita la entrada de suciedad y malas hierbas y reduce el mantenimiento.
Funcionamiento
Los marcos para la base del tronco están compuestos por varios elementos de acero y se adaptan individualmente a cada situación de instalación. Por ejemplo, si el árbol no está situado en el centro del alcorque, el cierre puede ajustarse en consecuencia. Fabricados en acero y con recubrimiento en polvo, están disponibles en diferentes colores RAL, tamaños y versiones. El revestimiento de cada elemento se adapta a las superficies circundantes y permite múltiples posibilidades de diseño.ie Stammfußeinfassungen bestehen aus mehreren Stahlelementen und werden individuell an die jeweilige Einbausituation angepasst. Steht der Baum beispielsweise nicht mittig in der Pflanzgrube, kann der Abschluss entsprechend angepasst werden. Gefertigt aus Stahl und pulverbeschichtet, sind sie in verschiedenen RAL-Farben, Größen und Ausführungen erhältlich. Die Beschichtung der einzelnen Elemente wird auf die umliegenden Belagsflächen abgestimmt und ermöglicht vielfältige Gestaltungsmöglichkeiten.
Rejilla de acero de alta calidad
Acero estructural resistente a la intemperie
Acero galvanizado con superficie antideslizante
| Denominación | Descripción |
|---|---|
| Material | Acero con recubrimiento en polvo |
| Versión | multicomponente |
| Ajuste | individual según la situación de obra |
| Colores | Selección RAL |
| Opciones | fabricación específica para proyectos |
| Cuadrado en cm |
Redondo diámetro en cm |
Abertura del tronco redonda | cuadrada en cm |
|---|---|---|
| 50 x 50 | Ø 50 | 30 o 40 |
| 60 x 60 | Ø 60 | 30 o 40 |
| 70 x 70 | Ø 70 | 30 o 40 |
| 80 x 80 | Ø 80 | 30 o 40 |
| o fabricación específica para proyectos |

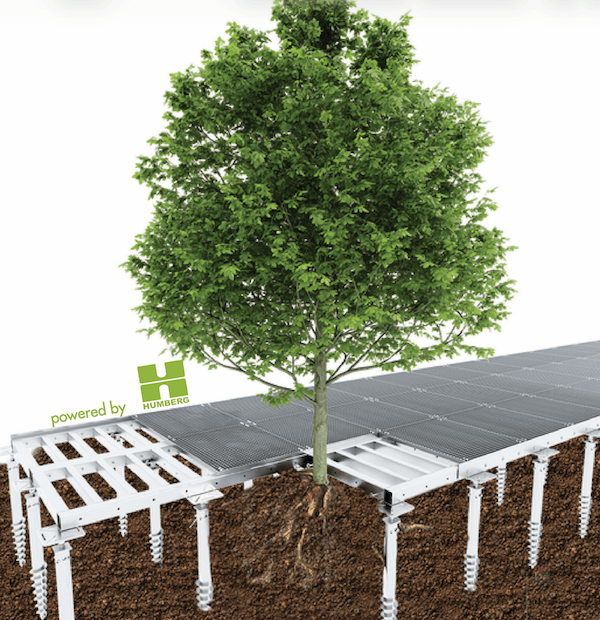

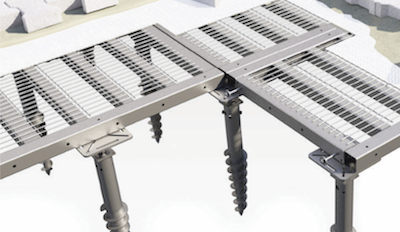

El puente de raíces de HUMBERG protege la sensible zona radicular frente a la compactación dañina del suelo y, al mismo tiempo, permite una superficie totalmente utilizable, ideal para proyectos en los que no puede emplearse el sistema TreeParker®.

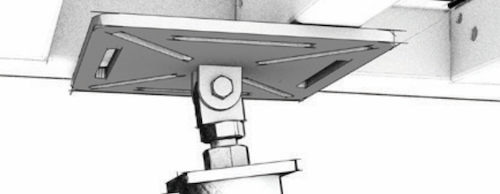

Gracias a la posición flexible de los cimientos atornillados HUNO®, la instalación se realiza de forma especialmente cuidadosa, sin afectar al sistema radicular. Las placas de brida ajustables con precisión permiten compensar milimétricamente la altura y la inclinación, adaptándose perfectamente a las condiciones del lugar.

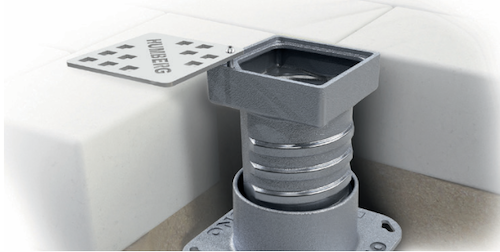

La combinación de acero galvanizado en caliente según DIN EN ISO 1461 y un diseño modular garantiza máxima estabilidad, durabilidad y adaptabilidad, incluso con cargas dinámicas de rueda de hasta 100 kN. El intercambio de gases integrado mediante la tapa de aire HUNO® asegura un crecimiento radicular sano y propio de la especie, incluso en condiciones de suelo desfavorables. Así, las superficies permanecen intactas a largo plazo y la zona puede utilizarse de manera segura y permanente.
El puente de raíces HUMBERG es ideal para el diseño de plazas o superficies de tráfico donde se desea un aprovechamiento máximo del espacio hasta el árbol. Protege árboles existentes en zonas pavimentadas o reforzadas, como áreas peatonales, parques o caminos con pavimento permeable. Especialmente recomendado para proyectos en los que el sistema TreeParker® no puede utilizarse, como una alternativa fiable con asesoramiento técnico directo.
CARGA
Según la versión, el puente de raíces soporta:
Gracias a su construcción modular y al uso variable de los cimientos atornillados HUNO®, el puente de raíces puede adaptarse individualmente a cada proyecto de construcción. Incluso las diferencias de altura o inclinaciones pueden compensarse fácilmente sin afectar raíces sensibles ni conducciones.
El equipo de GEFA ha sido ampliamente formado por nuestro socio colaborador HUMBERG sobre el sistema de puentes de raíces y, gracias a ello, puede ofrecerle un asesoramiento inicial competente. Así, en la planificación y ejecución de sus proyectos recibirá todo de un solo proveedor: desde el asesoramiento técnico especializado hasta la recomendación óptima del producto.
Puede enviarnos sus documentos de proyecto, consultas o licitaciones. Nuestros asesores técnicos evaluarán las posibilidades de aplicación y le asesorarán de forma personalizada sobre el sistema de puentes de raíces HUMBERG, especialmente cuando no sea posible utilizar nuestro sistema TreeParker®.
Dipl.-Ing. Alexander Magerl | Atención a grandes clientes | Plantación urbana de árboles
El ingeniero paisajista titulado es responsable del asesoramiento especializado y el desarrollo de proyectos en entornos urbanos. Es su persona de contacto para soluciones en plantación de árboles.
+49 (0) 2151 / 49 47 51
