Gestión de raíces TreeParker®

El árbol de la ciudad cumple una multitud de funciones especiales en el espacio urbano. Además de crear espacio, crea un cierto microclima o forma un biotopo. En contraste con la ciudad acelerada, el árbol longevo se erige como un remanso de calma en la agitada vida urbana cotidiana.

El sistema de gestión de raíces TreeParker® es la respuesta de nuestro socio holandés Greenmax a los nuevos requisitos que la normativa actual y los expertos ecológicos imponen a los distritos de árboles urbanos.

Contact image

Estamos aquí para apoyarte.

Especialista de producto Dipl.-Ing. A. Magerl

Responsable de la atención al distribuidor y de los principales clientes, así como de los socios de GEFA en el extranjero. Él es su contacto especializado en la resolución de problemas al plantar en áreas urbanas.

+49 (0) 2151 / 49 47 51
Email Alexander Magerl

Gestión de raíces TreeParker®

Gestión de raíces TreeParker®

Debido al complejo conflicto de intereses entre los beneficios de los árboles de la ciudad, como productores de oxígeno, filtros de aire o mejoradores de ubicación, y las demandas que se les imponen frecuentemente; muchos de ellos terminan siendo desterrados de los parques de la ciudad con regularidad. Sin embargo, en muchas áreas es posible encontrar una alta concentración de árboles, en los bosques de la ciudad o en los parques. Esto debido a que en los últimos años la tendencia se ha desplazado hacia una nueva perspectiva en la planificación urbana con respecto al uso de árboles para bordear las carreteras; ya que es bien sabido, desde hace algún tiempo, que los árboles pueden lidiar de manera eficiente con la reducción de partículas finas.

También se ha demostrado que los árboles urbanos son factores que mejoran el valor en el mercado de la vivienda. Aquellos que buscan un apartamento buscan específicamente "vegetación" en las inmediaciones. Por lo tanto, es de suponer que el árbol de la ciudad volverá a desempeñar un papel más importante en el futuro. Sin embargo, la integración exitosa de los árboles en el espacio urbano a menudo no es fácil. Si un árbol se planta en un área del centro de la ciudad, tiene que adaptarse a un hábitat completamente diferente.

Ciudad Hábitat:

Las ciudades se caracterizan por una proporción muy alta de áreas selladas: desarrollo denso, calles y plazas pavimentadas o asfaltadas. Como resultado, hace mucho más calor en las ciudades que en el campo abierto, y el sellado significa que poca agua se filtra en el suelo. Las líneas subterráneas también presionan la zona de las raíces de los árboles y arbustos. Además de la sequía y el calor, la falta de nutrientes y la alta compactación del suelo, la falta de oxígeno, provocan un retraso en el crecimiento de los árboles y estos se vuelven susceptibles a enfermedades o plagas.

Resumiendo, el problema:

• Muy poco espacio para las raíces en general • Suelo severamente compactado • Suelo con deficiencia de oxígeno • Deshidratación insuficiente • Rejillas para árboles insuficientes • Uso de altos niveles de sal de deshielo

La ubicación de los árboles y la construcción de carreteras no siempre se ejecutan en armonía entre sí. Debido a la compresión, se reduce la capacidad de almacenamiento de agua y aire, en consecuencia, el árbol está sujeto a condiciones extremadamente pobres para su crecimiento.

Para poder cumplir con los requisitos de construcción de carreteras, es necesario un nivel extremadamente alto de compactación de la capa base y esto se logra con el apoyo de nuestros especialistas y nuestros productos ideales para una correcta planificación de colocación de árboles.

TreeParker® – Ventajas

TreeParker® Vorteile im Fokus

• Construcción modular y flexible • El sustrato no se compacta • Alturas variables de 300 mm a 1500 mm • Puede soportar hasta 15,5 toneladas de carga por eje • Precio básico económico • Fácil de llenar a través de grandes aberturas • Gran cantidad de espacio para el crecimiento de raíces (aprox. 92%) • Puede instalarse desplazado • Práctico sistema de clip

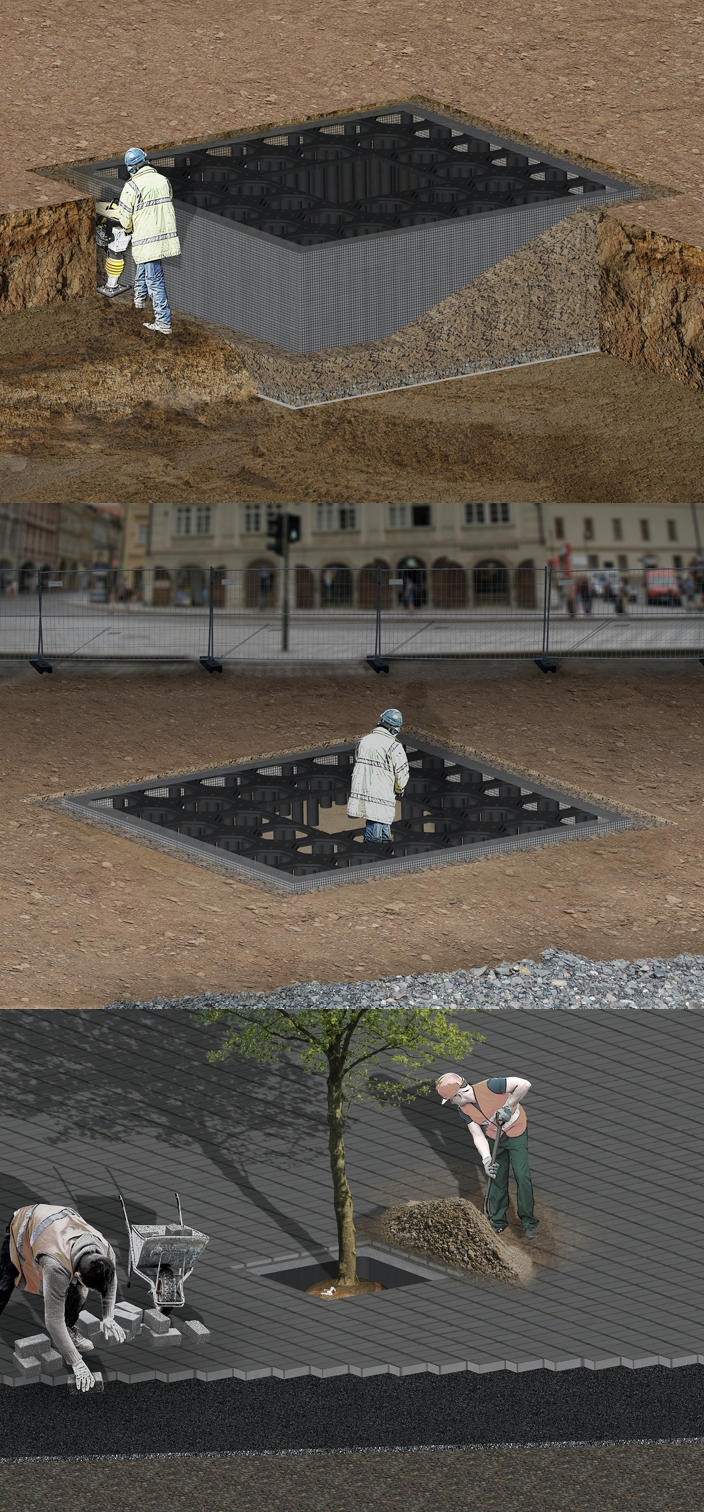

Instalación de TreeParker®

Instalación de TreeParker®

TreeParker® combina la instalación flexible de los módulos individuales con una capacidad de carga muy alta (hasta 15,5 t de carga por eje). De esta manera, se unen los factores más importantes para la planificación e instalación de un moderno alojamiento de árboles. Así mismo se simplifica el problema de lidiar con ubicaciones de árboles cada vez más complejas en áreas del centro de la ciudad para planificadores y empresas ejecutoras.

Los componentes individuales del sistema se pueden coordinar fácilmente en la fase de planificación. Un módulo del sistema consta de un total de tres elementos diferentes, que se pueden ensamblar muy rápidamente:

1. Marco (cada uno como base y cabezal) 2. Poste (cuatro por módulo) 3. Tapa (para cerrar los módulos individuales)

Instalación paso a paso

Los marcos inferiores se colocan en el suelo del pozo de plantación y se conectan para formar una unidad estable mediante un sistema de clips. La gran ventaja es que los módulos también se pueden conectar de forma escalonada. De esta manera, se pueden realizar sin problemas hoyos de plantación inclinados y curvos, así como redondos y ovalados.

Cada plataforma tiene cuatro huecos en los que se insertan los postes redondos en el segundo paso. En general, el sistema de cámaras radiculares es extremadamente flexible porque la longitud de los postes se puede modificar en el sitio según la situación. Estos se pueden ajustar a cualquier dimensión entre 300 mm y 1500 mm, en el caso de diferencias de altura relacionadas con la construcción dentro del pozo de plantación. No obstante, los módulos siguen siendo muy resistentes.

La parte de la cabeza del módulo de la cámara radicular se coloca en el poste y luego se conecta a la parte inferior. El hoyo de plantación real para el árbol respectivo se omite. Ahora se puede rellenar el sustrato a través de las aberturas superiores. Finalmente, el módulo está provisto de una cubierta. Por último, los módulos se cubren con un velo y se puede realizar la superestructura de capas habitual (capa de carga y nivelación, así como yeso o asfalto).

TreeParker® -Espaciador- (espaciadores)

Los -Spacers- están disponibles en 50 mm y 75 mm y simplemente se insertan entre los marcos. La conexión de los marcos aumenta la estabilidad de todo el sistema y asegura que los elementos individuales no se muevan durante la instalación.

Contacto
TreeParker® en la práctica

TreeParker® en la práctica

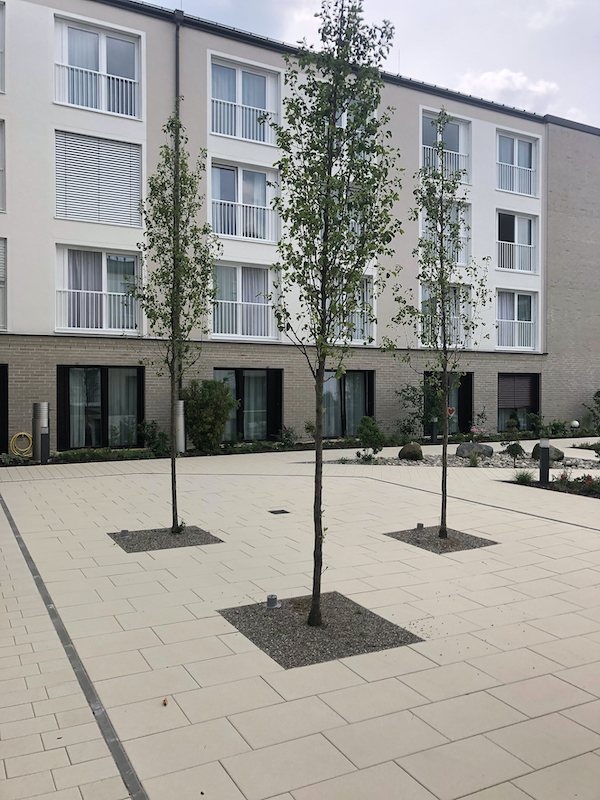

El sistema de gestión de raíces TreeParker® ofrece árboles en el patio de Maria-Stadler-Haus, una "vida asistida" para personas mayores, suficiente potencial de desarrollo.

En la región metropolitana de Múnich, los bienes inmuebles son uno de los bienes de inversión más buscados. La capital del estado está densamente poblada y, por lo tanto, se está expandiendo hacia los alrededores. El municipio de Haar al este de Munich también ha estado creciendo durante años. Aquí en Haar, se creó un nuevo barrio residencial en el sitio de una antigua clínica de 2017. El espacio de vida del parque art nouveau en el campo, en un sitio con encanto histórico, entre árboles centenarios y edificios catalogados de art nouveau.

Ocho grupos residenciales permiten a las personas vivir juntas en comunidades manejables. Los apartamentos de atención de una cama ofrecen retiros privados, cada uno con una sala de estar/dormitorio, así como un baño y un aseo. Se proporcionan zonas de encuentro en cada piso. El centro de atención está diseñado como una instalación de 4 pisos en forma de U, con salas comunes adicionales, como una cafetería y una capilla, ubicadas en una extensión contigua de la planta baja. Diseño natural y plantación de árboles como concepto de cuidado.

Un elaborado diseño de jardines y la cercanía con la naturaleza también forman parte del concepto de cuidado

Por eso es lógico el uso del sistema de gestión de raíces TreeParker® . Los árboles en el patio de la casa de retiro deberían poder desarrollarse de manera sostenible, y así funciona mejor.

Datos del proyecto:

• Cliente: Mario-Stadtler-Haus • Ubicación: 85540 Haar, residencia de ancianos • Empresa: ERLBAU Deggendorf GmbH & Co. KG • Dimensiones: aproximadamente 13 m³ de espacio para raíces por ubicación de árbol

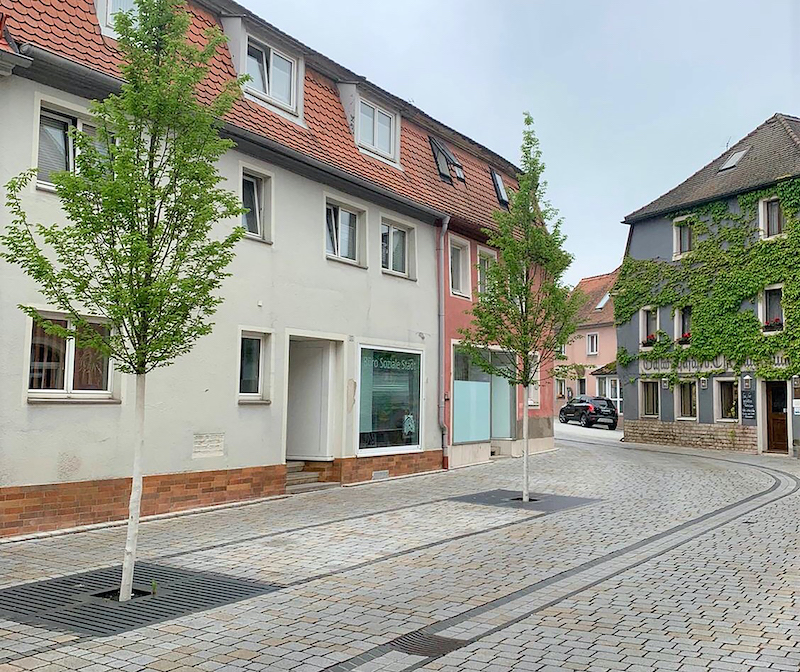

Proyecto de construcción TreeParker® Feuchtwangen

Proyecto de construcción TreeParker® Feuchtwangen

Remodelación de calles

Empresas ejecutoras: Thannhauser Strassen- und Tiefbau GmbH, Ernst Hähnlein Bau GmbH

Cliente: Ciudad de Feuchtwangen

Módulos utilizados: TreeParker® 120

Otros productos utilizados: separador del sistema LUWA®, anclaje bajo el suelo TREELOCK® Object 50

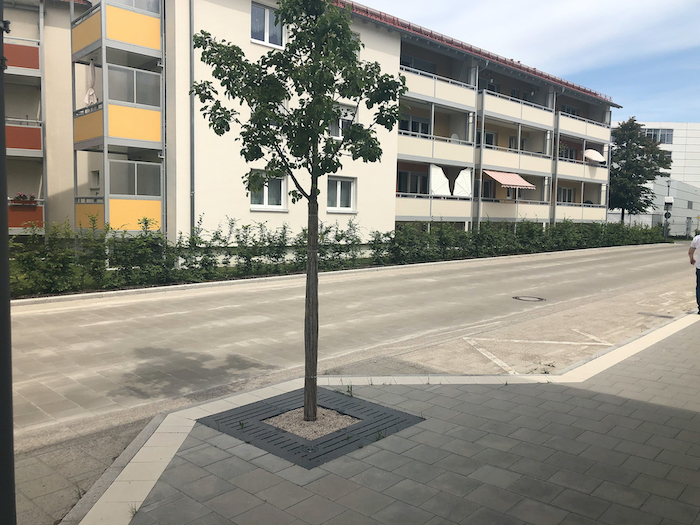

Proyecto de construcción TreeParker® en Traunreut, Fridtjof-Nansen-Straße

Proyecto de construcción TreeParker® en Traunreut, Fridtjof-Nansen-Straße

Rediseño de Fridtjof-Nansen-Straße con árboles de reemplazo

Empresa ejecutora: Landschaftspflege Mayer GmbH

Cliente: Ciudad de Traunreut

Módulos utilizados: TreeParker® 120

Otros productos utilizados: separador del sistema LUWA®, anclaje bajo el suelo TREELOCK® Object 50

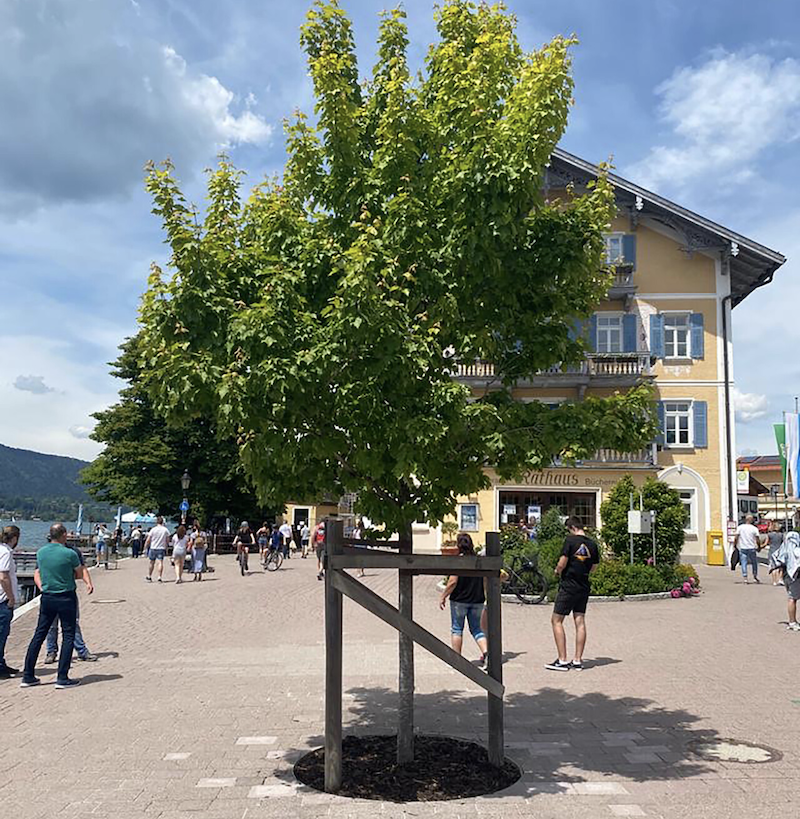

Proyecto de construcción TreeParker® Tegernsee, Rathausplatz

Proyecto de construcción TreeParker® Tegernsee, Rathausplatz

Ubicación del árbol integrada en el área cuadrada

Empresas ejecutoras: Ciudad de Tegernsee, depósito de construcción

Cliente: Ciudad de Tegernsee

Módulos utilizados: TreeParker® 120

Otros productos utilizados: separador del sistema LUWA®, anclaje bajo el suelo TREELOCK® Object 50

  • TreeParker® Gestión de raíces

    El árbol urbano cumple una gran variedad de funciones específicas en el entorno urbano. Además de estructurar el espacio, crea un microclima particular. A diferencia del ritmo acelerado de la ciudad, el árbol representa un punto de calma. El sistema TreeParker® es la respuesta de nuestro socio Greenmax a las nuevas exigencias planteadas a los alcorques urbanos.

    Persona de contacto

TreeParker®

Beneficios de los árboles urbanos

En el complejo conflicto de intereses entre los beneficios de los árboles urbanos —como la producción de oxígeno, el filtrado del aire o la mejora del entorno— y las exigencias prácticas del entorno urbano, los árboles suelen ser relegados a parques. Como resultado, las plantaciones se concentran en zonas forestales urbanas o parques. En los últimos años, sin embargo, ha surgido una nueva visión en la planificación: los árboles urbanos están ganando importancia gracias a la creciente preocupación medioambiental. Desde hace algún tiempo se reconoce la eficacia de los árboles en la reducción de partículas finas en las ciudades.

Está comprobado que los árboles urbanos aumentan el valor de las propiedades, ya que las personas que buscan vivienda priorizan la presencia de zonas verdes. En el futuro, es probable que los árboles urbanos desempeñen un papel aún más relevante. No obstante, su integración en el espacio urbano sigue siendo un reto. Un árbol plantado en el centro urbano debe adaptarse a un entorno diferente. Las ciudades presentan muchas superficies selladas y una alta densidad de edificación. Hace más calor y el agua se infiltra con dificultad. Las infraestructuras subterráneas limitan el espacio radicular. La sequía, el calor y la compactación del suelo provocan un crecimiento deficiente y vuelven a los árboles más vulnerables a enfermedades.

TreeParker®

El problema en resumen

La ubicación de los árboles y la construcción de calles rara vez están en armonía. Para cumplir con los requisitos técnicos, se necesita una alta compactación de la capa de soporte. Esto empeora las condiciones de crecimiento de los árboles, ya que la compactación reduce la capacidad de almacenamiento de agua y aire en el suelo.

- Suelo altamente compactado
- Espacio radicular limitado
- Suelo con bajo contenido de oxígeno
- Drenaje insuficiente
- Alta entrada de sal de descongelante

¿Preguntas sobre TreeParker?

GESTIÓN DEL ESPACIO RADICULAR PARA ÁRBOLES

TreeParker®

TreeParker®

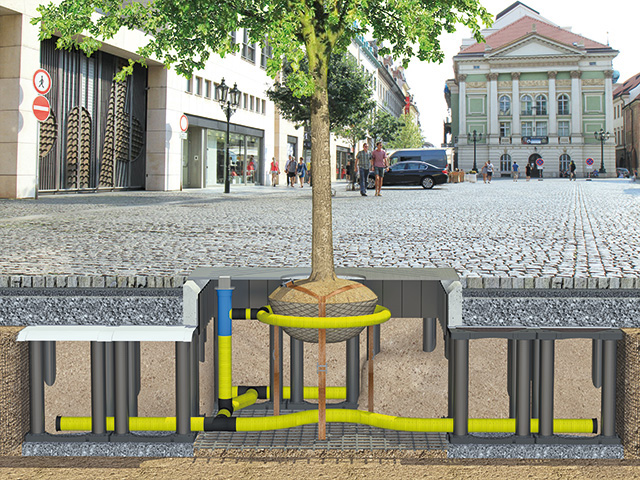

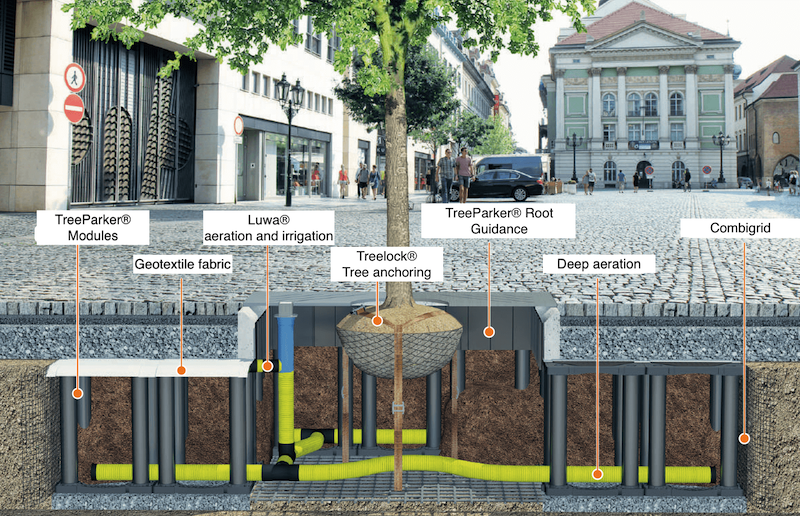

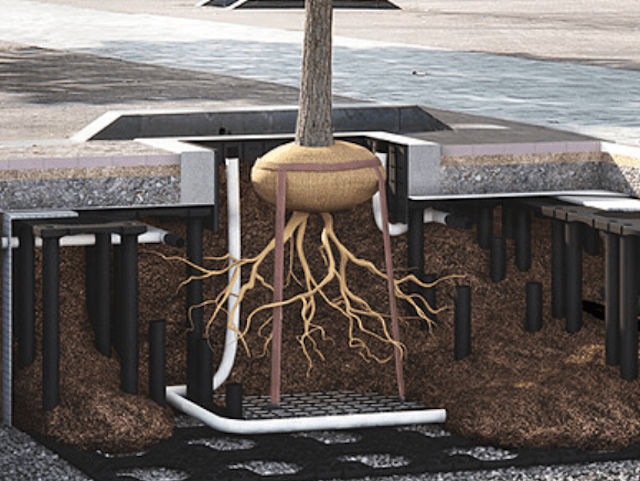

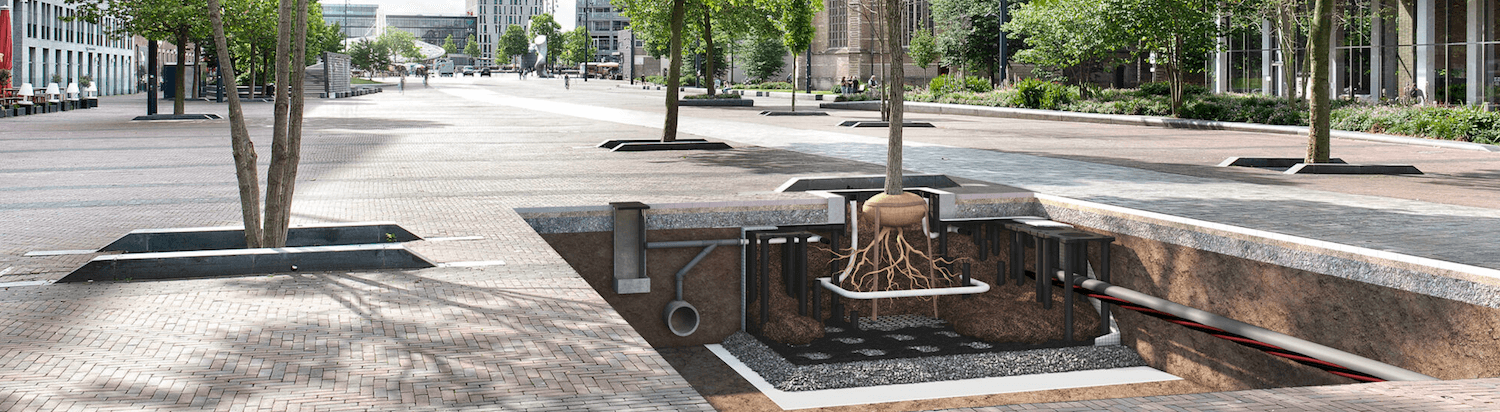

Sistema de cámara radicular

La solución se puede comparar con un sótano que soporta la carga del tráfico. El suelo en este sótano está completamente libre de estas cargas. TreeParker® puede llenarse con un sustrato de alta calidad para árboles. Este sistema transfiere la carga de presión hacia debajo del volumen de suelo accesible a las raíces, protegiendo así el sustrato del árbol de la compactación causada por el tráfico pesado. Gracias a la capa de aire entre el suelo y el sistema, el volumen de suelo/raíz puede expandirse sin causar daños en la capa de rodadura.

Soporte técnico y de planificación

Con gusto le asesoramos incluso antes de la planificación del sitio para árboles, incluyendo el diseño del espacio accesible para las raíces, la integración en los planos correspondientes (CAD) y las bases para la estimación de costos.



  • Alturas variables del sistema entre 400 mm y 1,500 mm
  • Alta capacidad de carga sin compactación adicional del suelo
  • Proporciona suficiente espacio para las raíces de cualquier especie de árbol
  • Instalación rápida y rentable
  • 95% del espacio creado disponible para llenado con sustrato sin compactación
  • Hecho de plásticos 100% reciclables, duraderos e inertes.
  • Sistema modular para instalación flexible (incluidas curvas de hasta 5 m de radio).
  • Fácil integración de la infraestructura de servicios existentes.
  • Ahorro de agua a través del espacio óptimo para las raíces.

TreeParker®

DESAFÍOS

Del entorno no natural al sitio optimizado gracias a TreeParker®

TreeParker®

Espacio de raíces insuficiente

En áreas urbanas, los árboles generalmente tienen poco espacio para desarrollar sus raíces de manera adecuada y acorde con su hábitat. A esto se suma la competencia con la infraestructura de servicios, los edificios circundantes, el subsuelo histórico y el uso del tráfico. La vida útil del árbol y su desarrollo suelen estar limitados por el volumen disponible para las raíces y su calidad.

Ubicaciones de árboles optimizadas

TreeParker® ofrece espacio adicional para las raíces debajo de superficies selladas. El sistema no impone restricciones al sustrato utilizado. TreeParker® es un sistema de gestión de raíces altamente efectivo; hasta el 95 por ciento del sistema puede llenarse con el sustrato de su elección sin necesidad de compactación.

¿Tienes preguntas?

TreeParker®

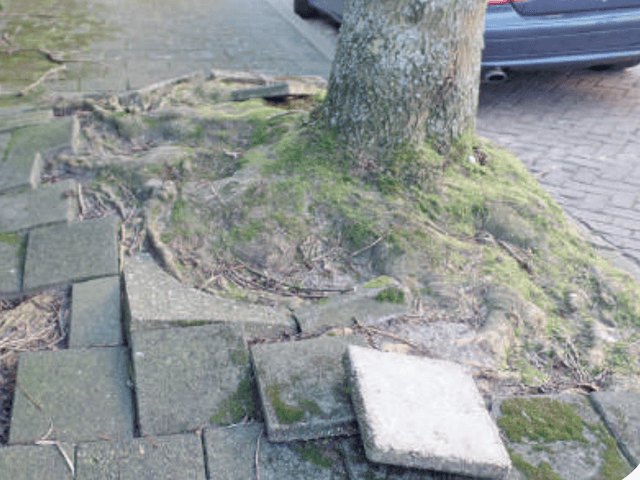

Roturas de raíces

Las normativas y directrices pertinentes exigen la compactación del espacio para raíces (sustrato apto para cubrir) en los hoyos de plantación en áreas urbanas. Un exceso de compactación limita el crecimiento de las raíces. El resultado: Las raíces siguen el camino de menor resistencia en busca de oxígeno, nutrientes y agua, es decir, hacia la superficie (a menudo la capa de compensación debajo de las losas o baldosas). Esto provoca roturas de raíces.

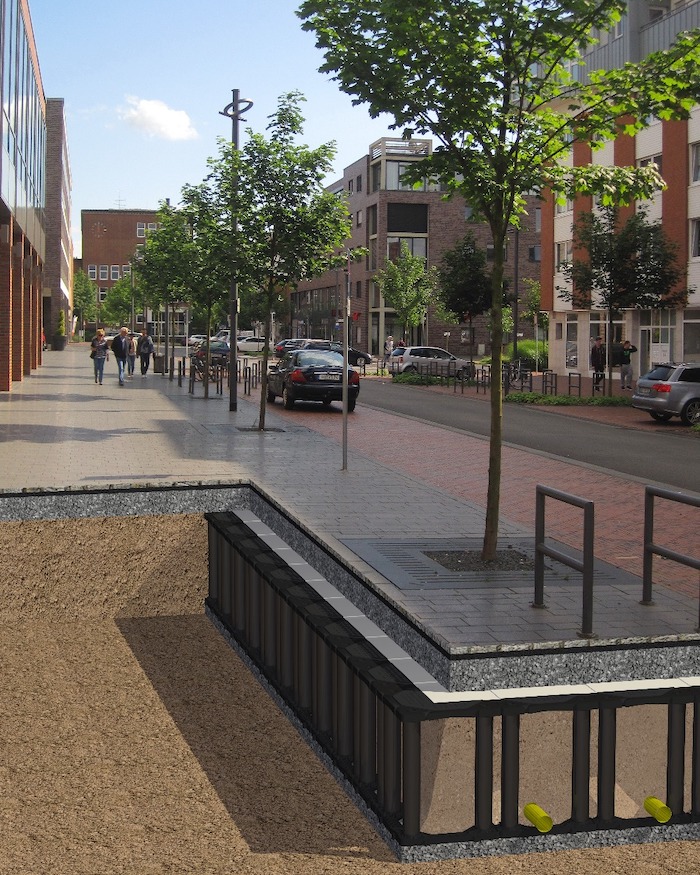

Espacio libre abajo, alta capacidad de carga arriba

El sistema de gestión de raíces TreeParker® es la respuesta de nuestro socio neerlandés TreeBuilders a las nuevas demandas que se plantean en los barrios urbanos de árboles según las normativas actuales y los expertos en áreas verdes.

TreeParker® combina una instalación flexible de los módulos individuales con una alta capacidad de carga (hasta 15,5 t por eje). Así se integran y simplifican los factores clave para la planificación e instalación de un moderno barrio de árboles, facilitando a planificadores y contratistas el manejo de los cada vez más complejos sitios de plantación en áreas urbanas.

Prueba de capacidad de carga

Los árboles vitales son la solución más natural para limitar los efectos del cambio climático en la ciudad.

TreeParker®

Condiciones Climáticas Extremas

Este año también se demuestra: los períodos secos prolongados y las fuertes lluvias están en aumento. El clima se está volviendo más extremo. En las ciudades, el mayor problema es el agua. Nuestros sistemas de drenaje están sobrecargados, lo que provoca daños y molestias.

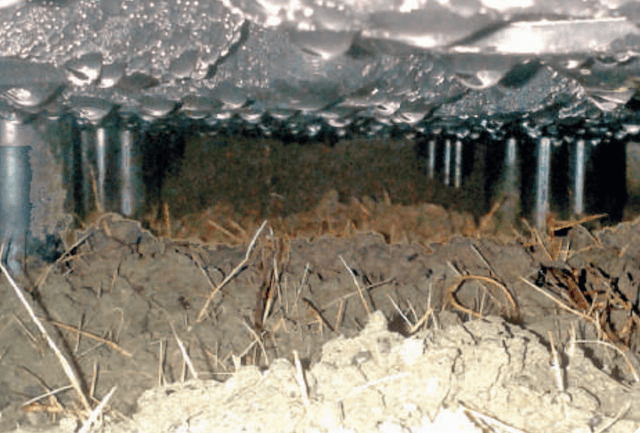

Almacenamiento de agua de lluvia

Es ilógico evacuar el agua de lluvia mientras el árbol en la ciudad se seca. Es más lógico permitir que el árbol se beneficie de la lluvia primero y luego evacuar el agua. Para ello, se necesita un enfoque integrador y un sistema de infiltración adecuado tanto para las raíces de los árboles como para la infiltración de agua de lluvia. TreeParker® combina estas funciones, ya sea por sí solo o junto con sistemas y sustratos especiales como los de nuestro socio Vulkatec.

¿Más preguntas?

TreeParker®

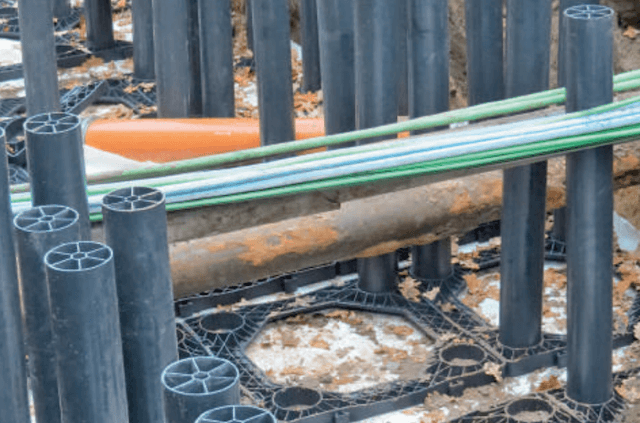

Infraestructura Subterránea

Desafortunadamente, la falta de espacio en nuestro entorno urbano es un gran problema para la plantación de árboles. Las áreas disponibles están atravesadas por cables y tuberías. Es necesario combinar el espacio para las raíces con la infraestructura subterránea.

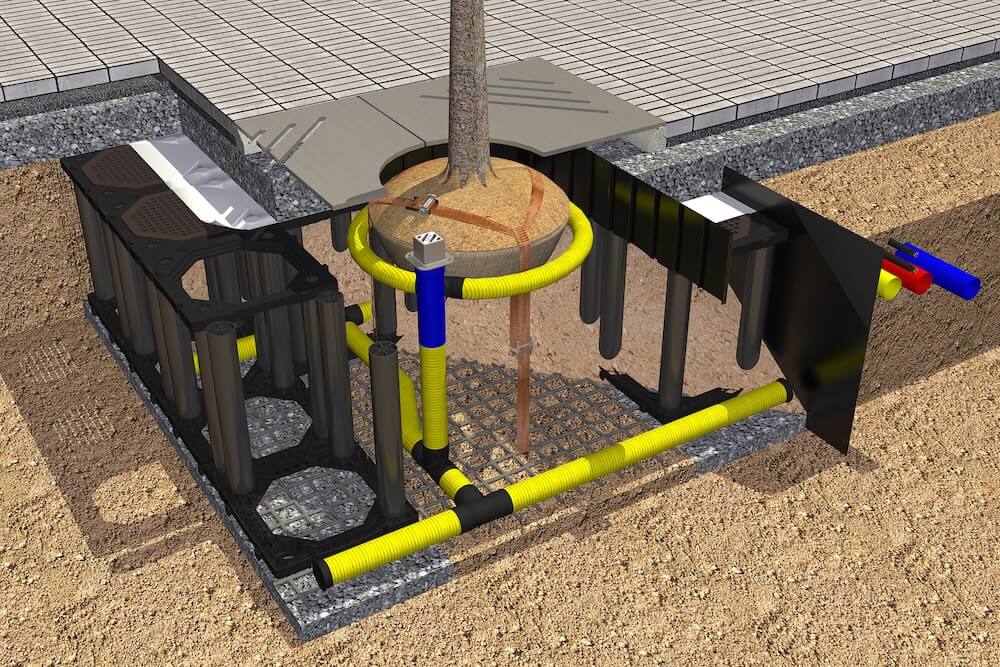

Integración de cables y tuberías

TreeParker® está diseñado específicamente para la infraestructura urbana con muchos cables y tuberías. El sistema se puede adaptar de manera flexible a las condiciones subterráneas, sin sorpresas. El contratista lo ajusta en el sitio en longitud, ancho y altura. Lo importante es que las unidades no necesitan ser conectadas entre sí para garantizar la capacidad de carga. En aproximadamente el 80 por ciento de nuestros proyectos se integran cables y tuberías existentes y nuevos. Pregunte por nuestra guía sobre la integración de cables y tuberías.

TreeParker®

Instalación

TreeParker®

Instalación de los elementos TreeParker®

A pesar de las numerosas opciones de diseño y disposición, el diseño e instalación del sistema son muy sencillos. El sistema funciona según el principio del sistema de bloques LEGO. Inmediatamente después de la instalación del sistema, se puede colocar la capa de soporte.

  • 1
    1

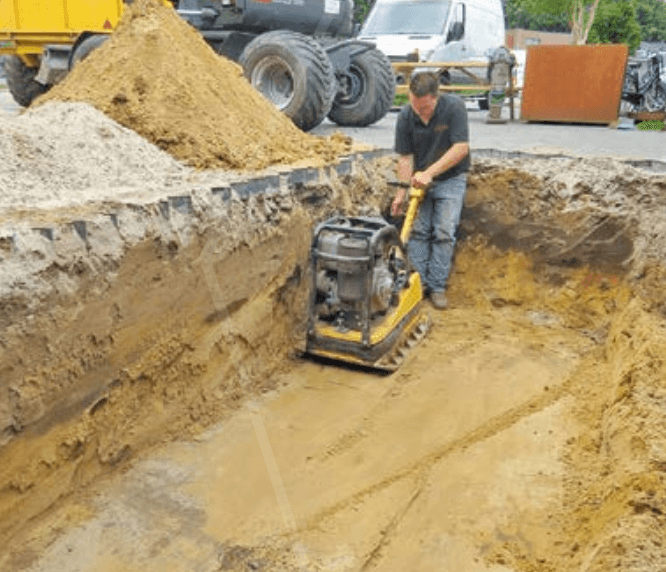

    Preparación

    Excavación del hoyo para el árbol y preparación del suelo para cumplir con la estabilidad.

  • 2
    2

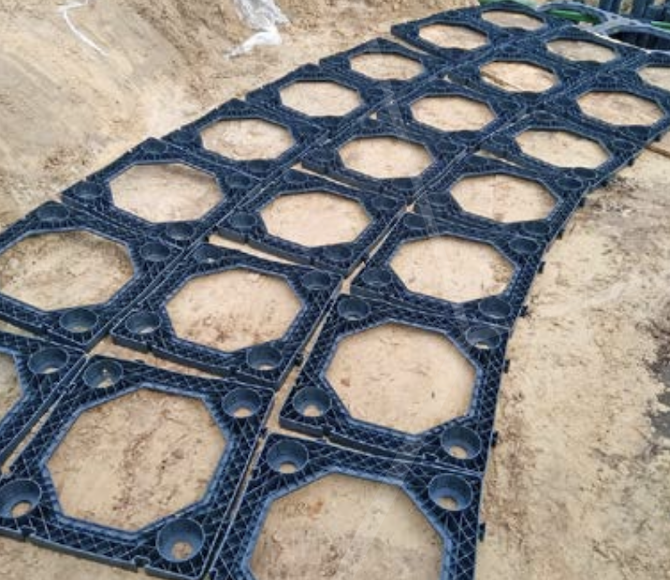

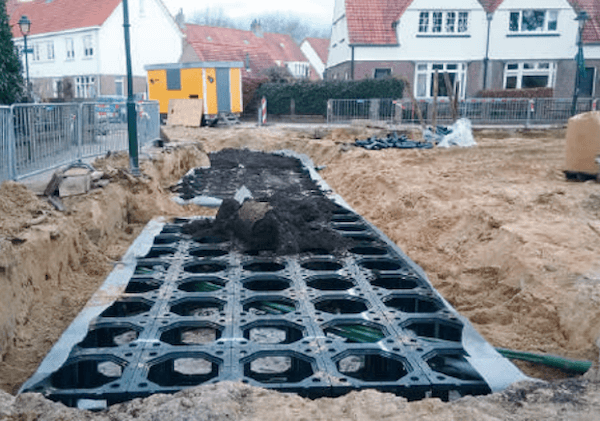

    Colocación

    Los marcos (frames) se colocan según el plano de diseño. Las unidades pueden instalarse con un máximo de 75 mm de distancia, lo que permite curvas y formatos diferentes. Tamaño total máximo 675 x 675 mm.

  • 3
    3

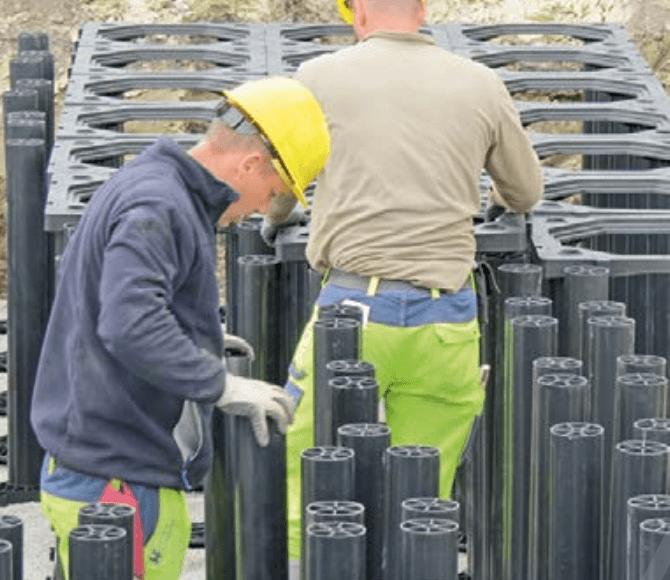

    Postes y marcos de cubierta

    Después de colocar los marcos según el plano, se insertan los postes (posts) y se instala el marco de cubierta (frames). Los postes están disponibles en tres alturas. Incluso durante la instalación, la altura se puede ajustar según circunstancias imprevistas.

  • 4
    4

    Capa separadora

    Después de instalar todas las unidades e integrar los cables y tuberías, el sistema se rodea con una capa separadora. Esta capa separadora puede ser tanto permeable al agua como resistente a las raíces (por ejemplo, con una tela geotextil).

  • 5
    5

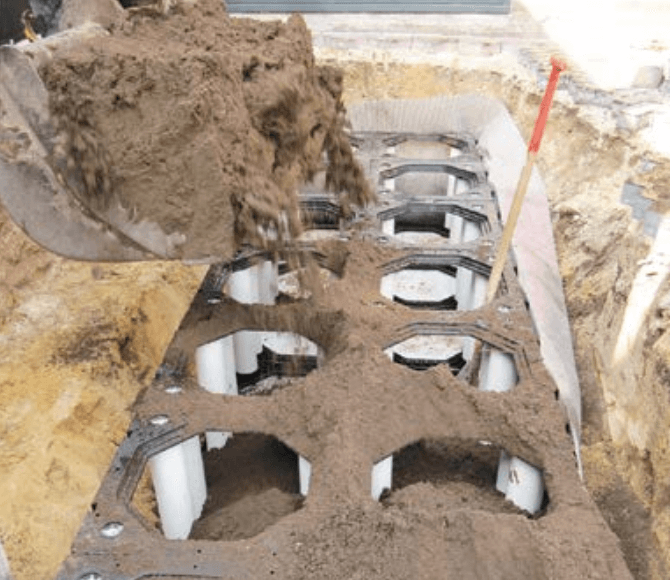

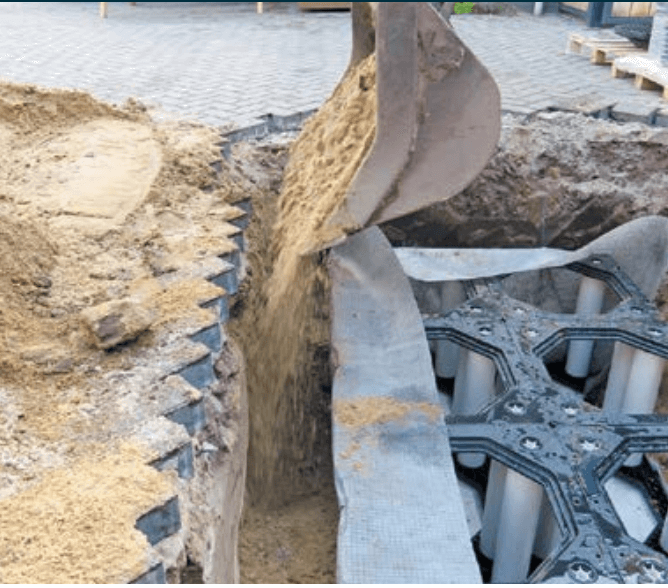

    Compactación

    A continuación, el sistema puede llenarse. Es importante lograr una compactación máxima del suelo alrededor del sistema. El sustrato del árbol dentro del sistema solo se compacta ligeramente con los pies, para asegurar que el árbol disponga de un volumen máximo de tierra.

  • 6
    6

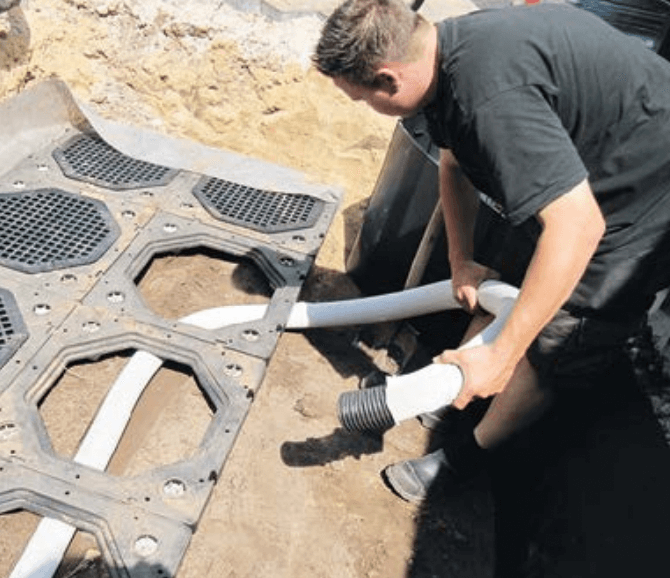

    Capa de aire

    El sistema no se llena por completo; se necesita una capa de aire variable para evitar daños por el crecimiento de las raíces. La capa de aire se equipa con un sistema de ventilación/riego necesario para suministrar oxígeno y agua.

  • 7
    7

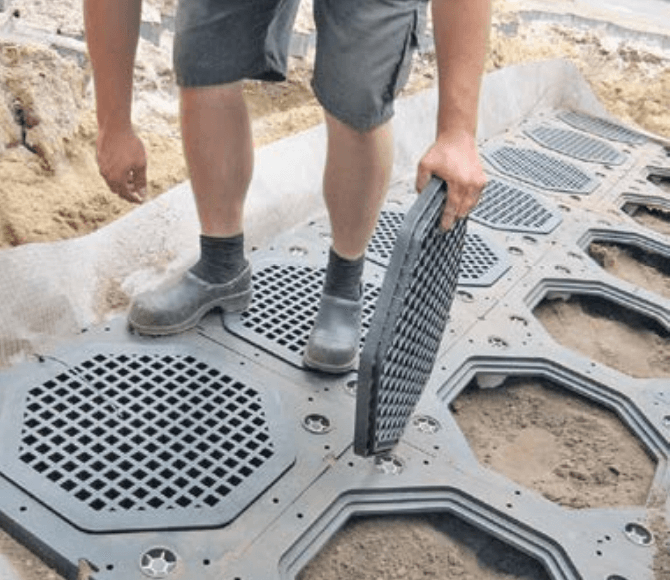

    Finalizar

    Una vez que todo esté instalado, el sistema puede ser cerrado. El sistema también es adecuado para su uso bajo pavimentos permeables al agua, ya que el agua de lluvia se infiltra a través de las cubiertas (decks) hasta el sustrato del árbol.

  • 8
    8

    Baumscheiben

    Antes de sellar, es importante establecer el área del árbol. Sobre el sistema TreeParker® se pueden instalar todo tipo y forma de círculos de árbol sobre el sistema cerrado.

TreeParker®

Proyectos seleccionados

ESPAÑA

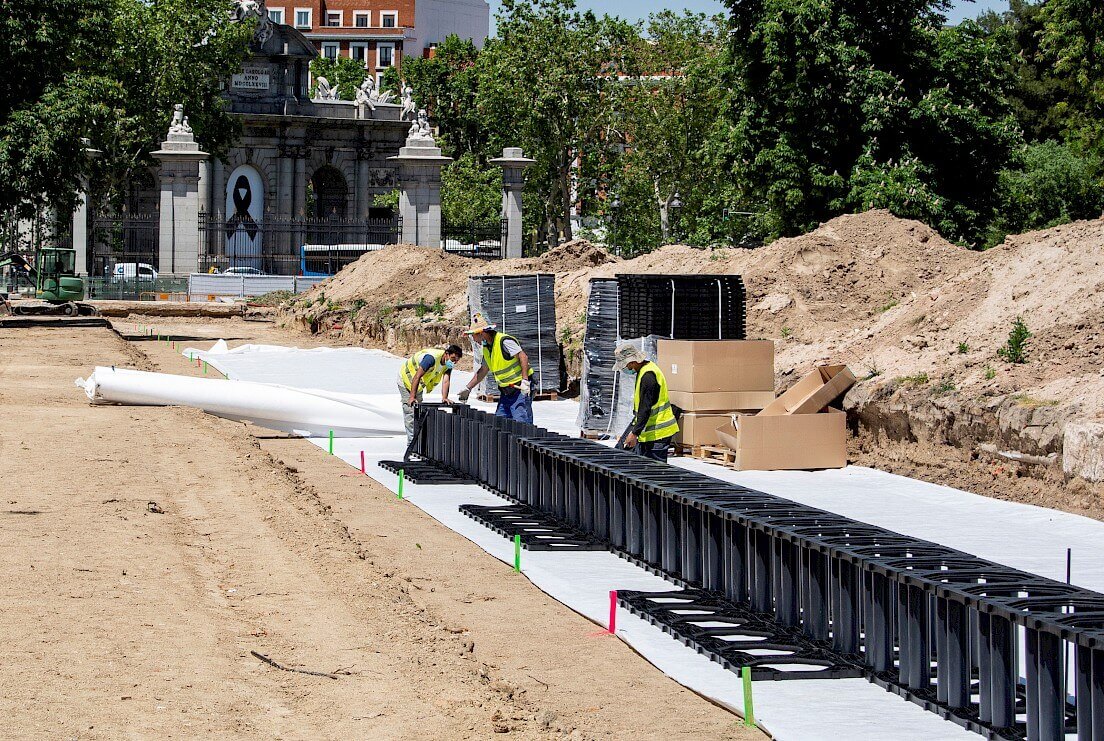

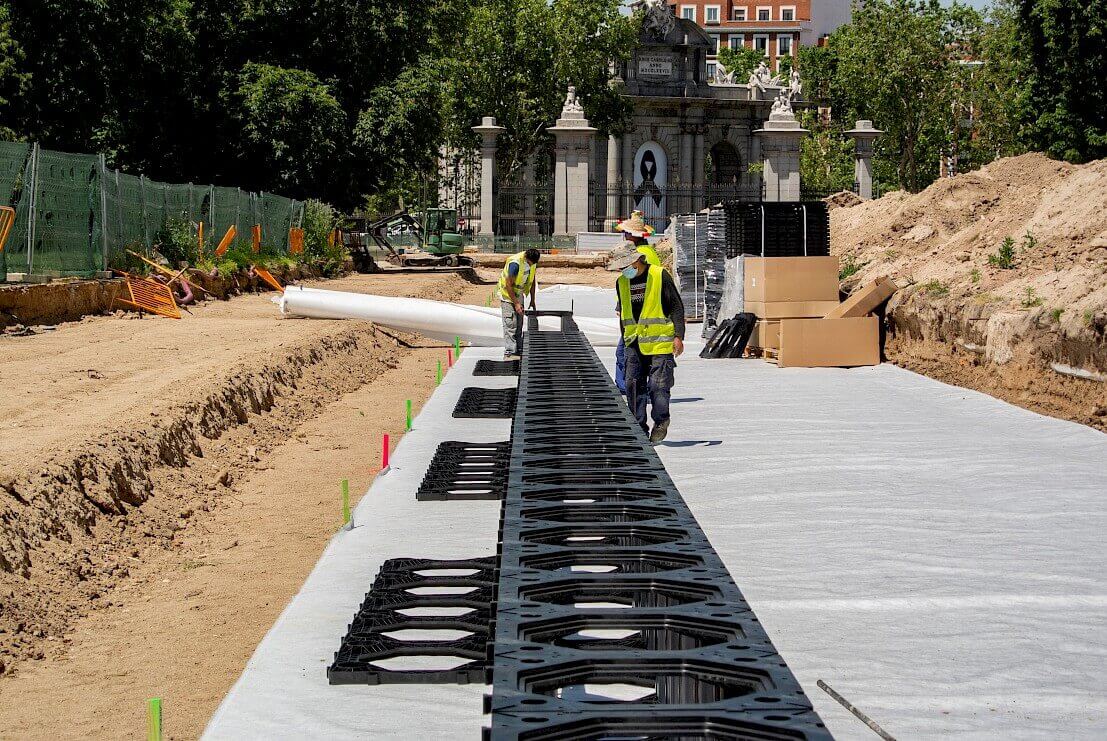

Parque del Buen Retiro | Madrid

El sistema TreeParker® fue utilizado durante la renovación del Paseo de México, la principal ruta de entrada, para combinar la atmósfera histórica con las técnicas más modernas. Los trabajos comenzaron en julio de 2019 con el objetivo de mejorar la ruta de alta frecuencia entre la entrada principal, la Puerta de Alcalá y el estanque de Galápagos, por encargo del Ayuntamiento.

LUXEMBURGO

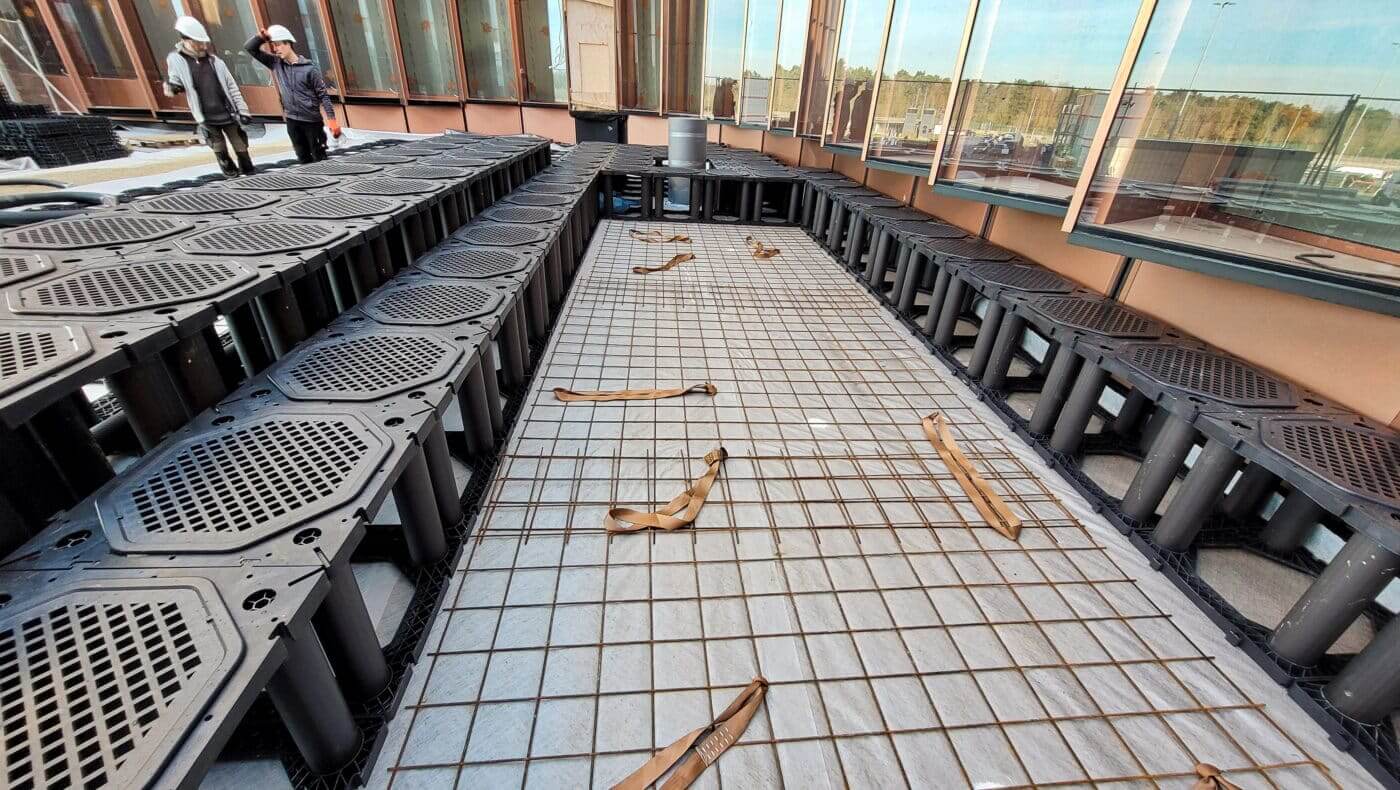

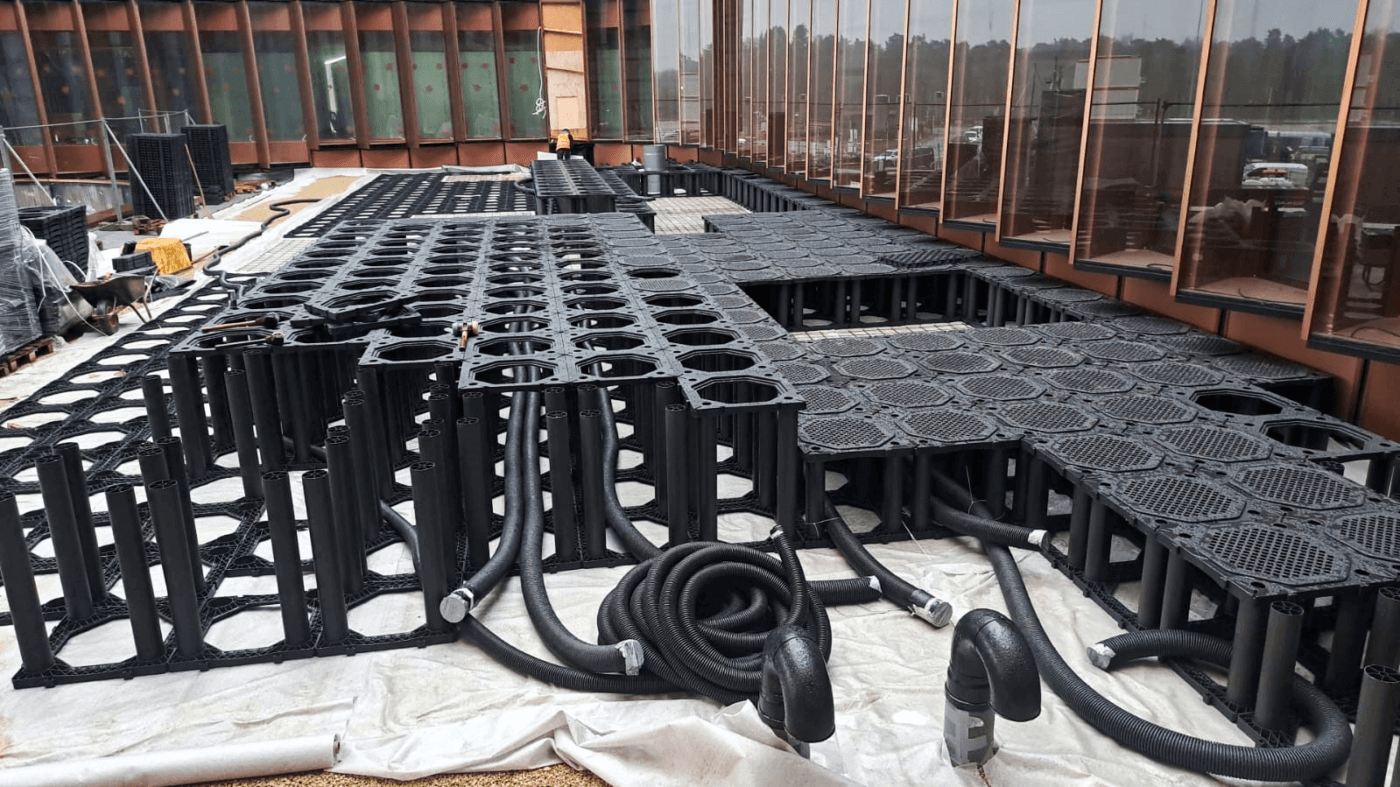

Skypark Business Center | Luxemburgo

El nuevo Moxy Hotel Luxembourg Airport ofrece 130 habitaciones con vistas al aeropuerto, una terraza exterior y un bar central Moxy que también funciona como recepción. La fase actual del proyecto afecta a 11 terrazas, de las cuales 10 están ejecutadas con el sistema TreeParker®, proporcionando a los árboles en las terrazas suficiente espacio para el desarrollo de las raíces.

ALEMANIA

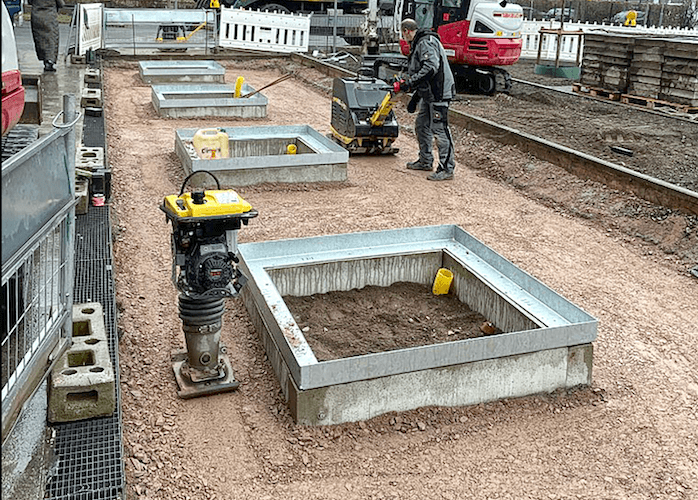

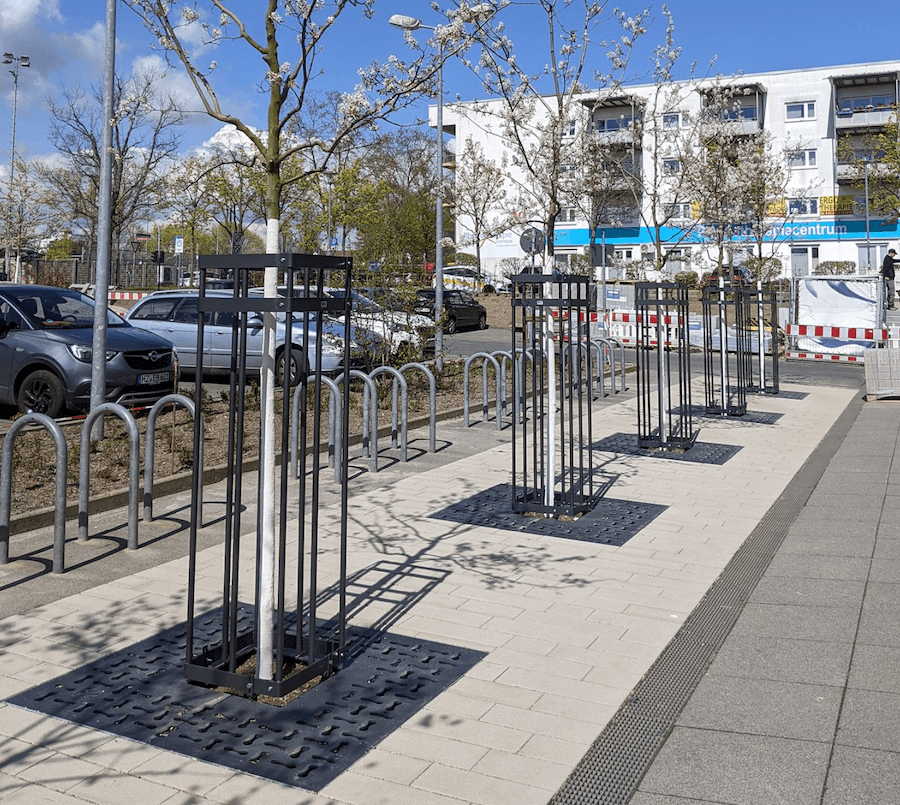

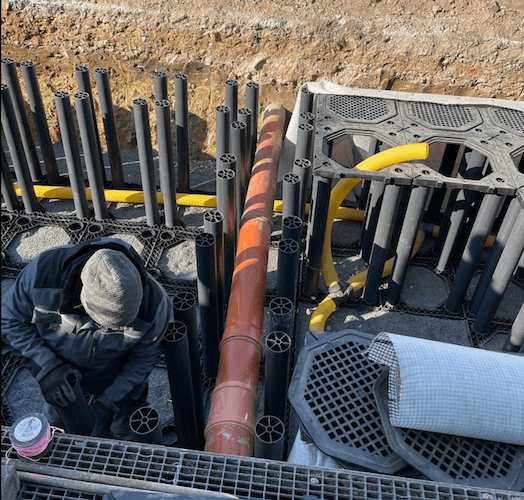

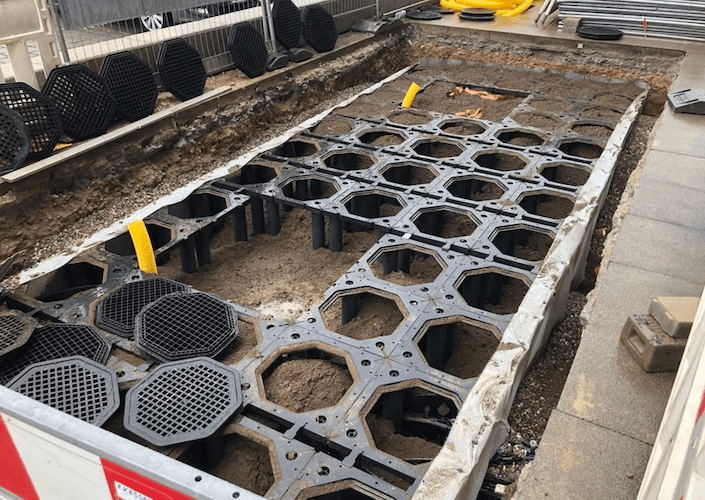

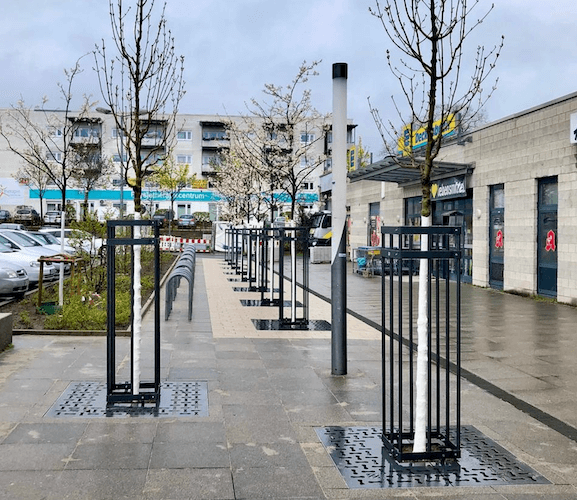

Dr.-Martin-Luther-King-Weg | Mainz

Aufgabe war, die Pflanzungen im Parkplatzbereich zu ersetzen und nachhaltig, klimaangepasst und hochwertig zu begrünen. Im Laufe der Planung entwickelte sich aus dem Ersatz der Pflanzungen im Parkplatzbereich ein größeres Sanierungsprojekt, das alle Pflanzflächen vor dem Einkaufszentrum umfasste. Nach ersten Überlegungen wurde schnell deutlich, dass es mehr brauchte als „normale Pflanzgruben“ – ein System zur Wurzelraumerweiterung musste her. Ein zusätzliches Bodengutachten verstärkte diese Entscheidung.

Bauherr: Wohnbau Mainz GmbH
Planungsbüro: LANDSCHAFT+ GEMEINSAM WERT SCHAFFEN
Ausführendes Unternehmen: Hüfner & Kuchenbuch Gartenund Landschaftsbau
Produkte: TreeParker®, TREELOCK®, - LUWA®, Baumschutzgitter LUGO,
Baumschutzrost ARNEDO
Baumsorten: Felsenbirnen und Feldahorn

ALEMANIA

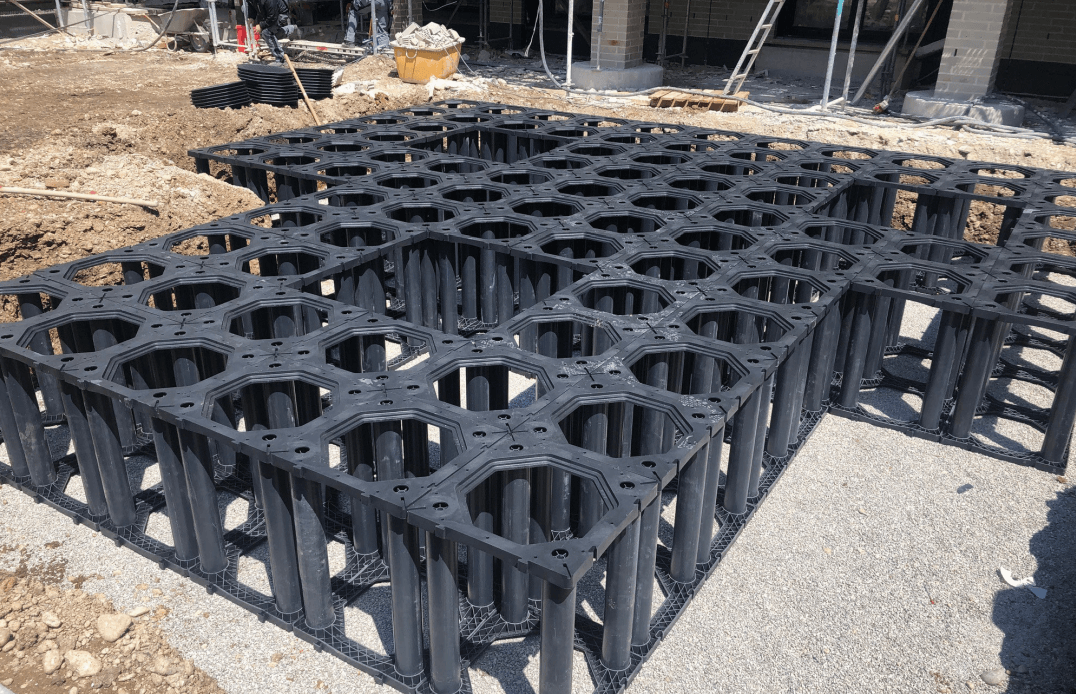

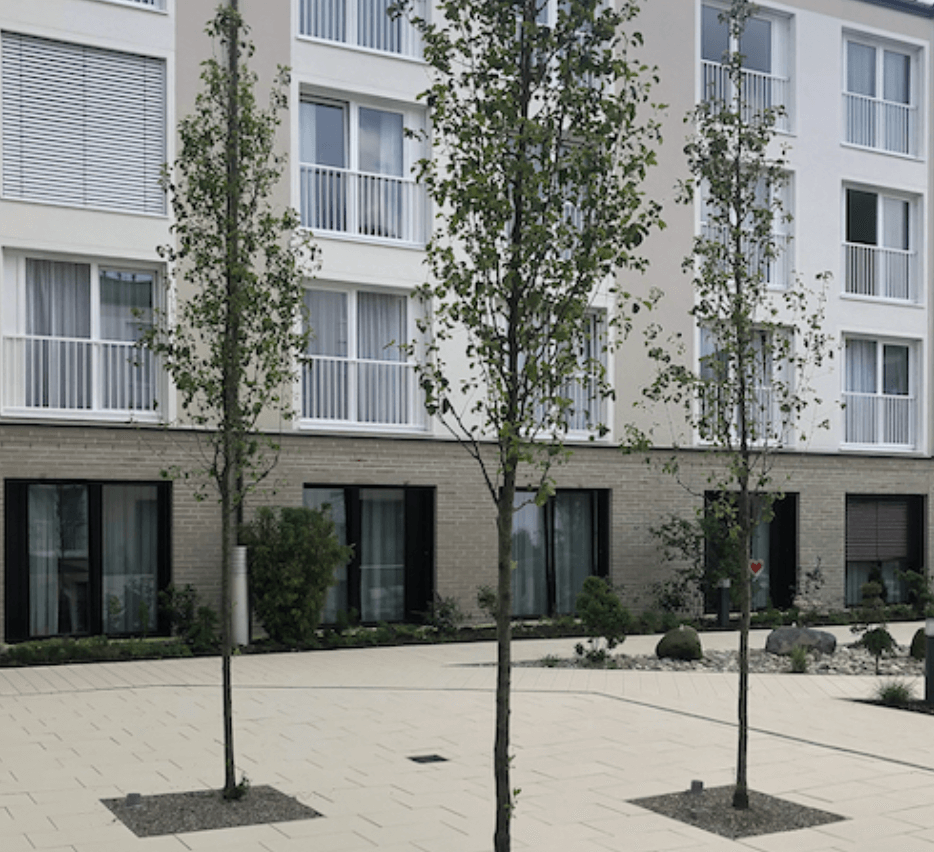

Maria-Stadler-Haus | Múnich

El sistema de gestión de raíces TreeParker® ofrece a los árboles en el patio interior del Maria-Stadler-Haus, una residencia para personas mayores, suficiente potencial de desarrollo.
Empresa: ERLBAU Deggendorf GmbH & Co.
Dimensiones: aproximadamente 13m³ de espacio radicular por cada ubicación de árbol

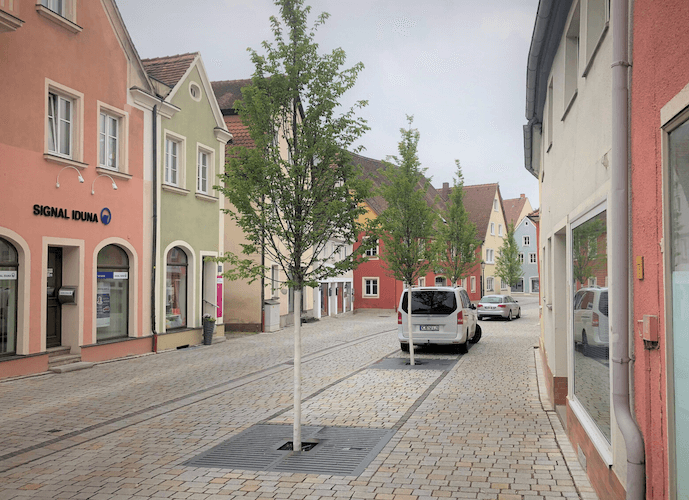

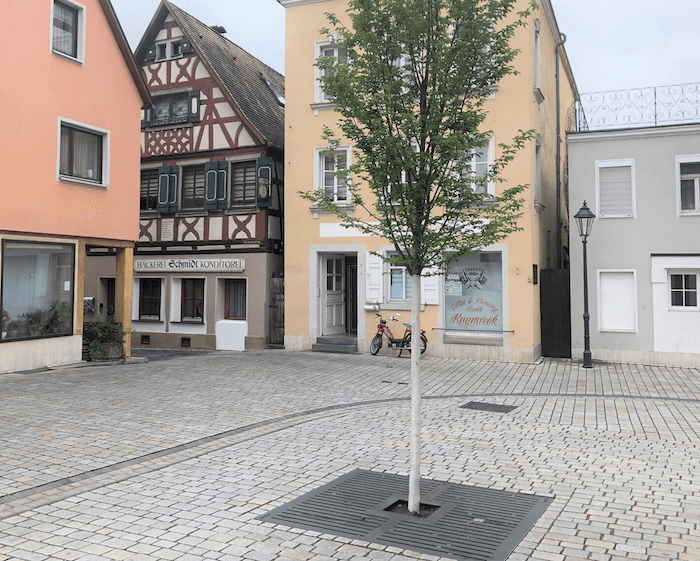

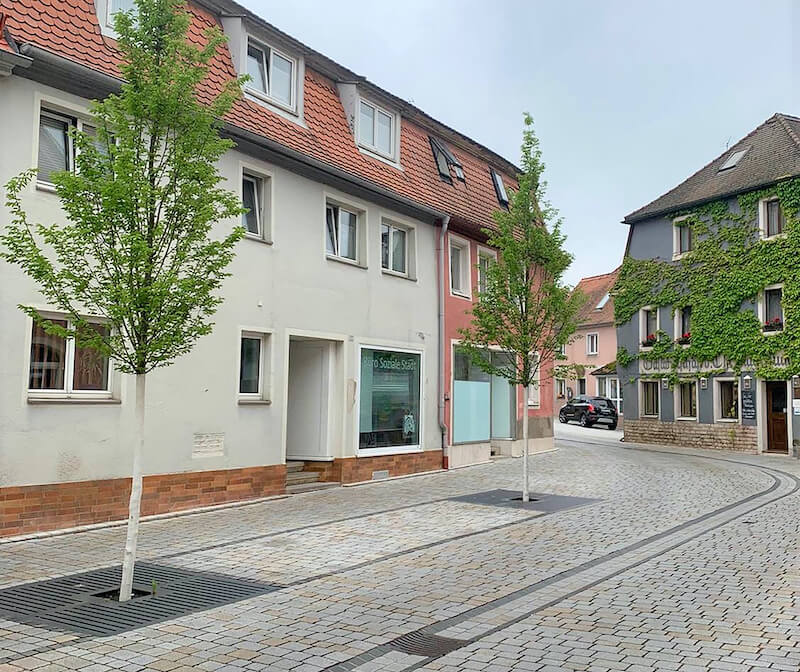

Reurbanización de calles | Feuchtwangen

Empresas ejecutantes: Thannhauser Straßen- und Tiefbau GmbH, Ernst Hähnlein Bau GmbH
Cliente: Ciudad de Feuchtwangen
Módulos utilizados: TreeParker® 120
Productos: Sistema separador LUWA®, TREELOCK® Objeto 50

ALEMANIA

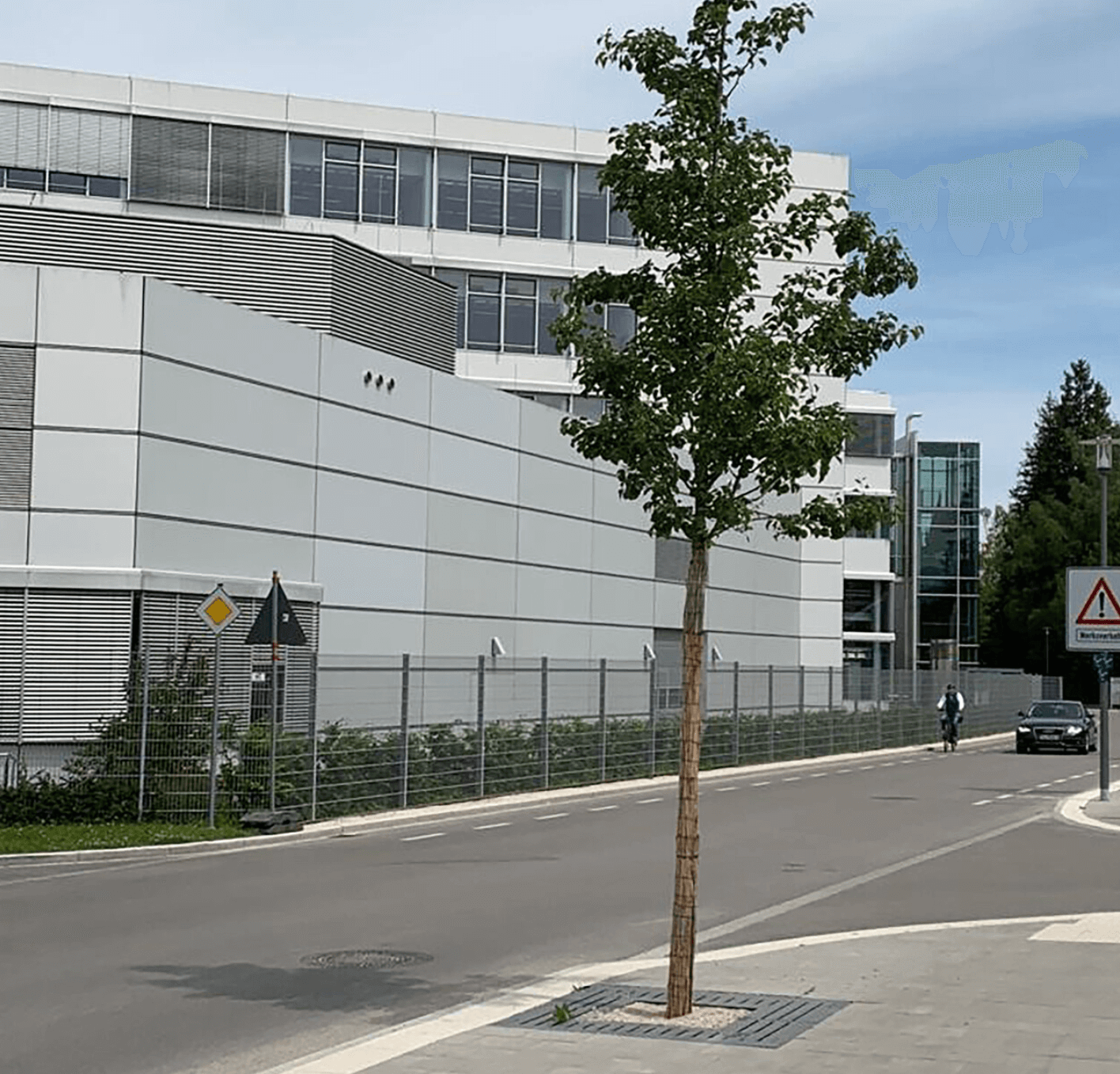

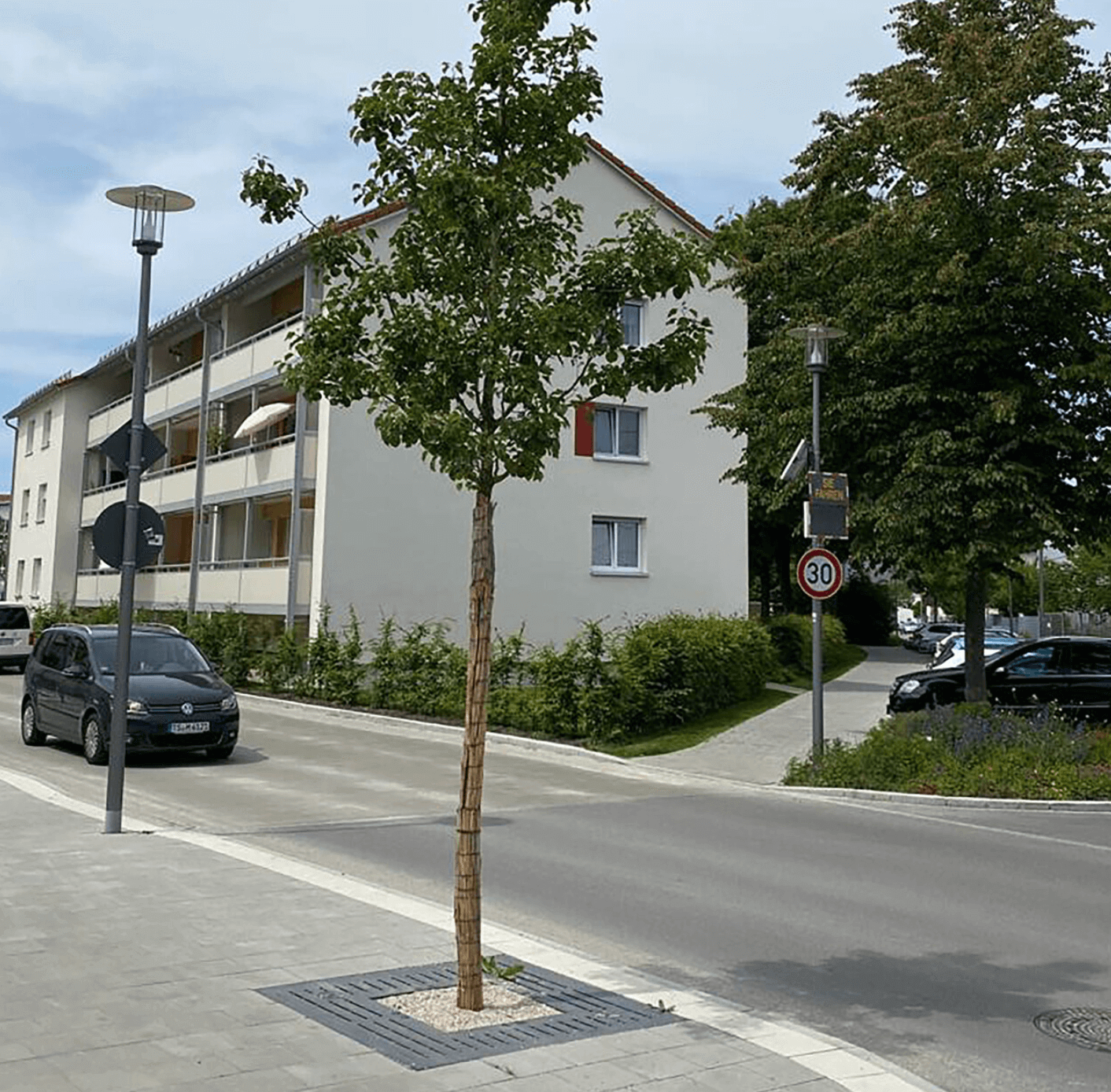

Fridtjof-Nansen-Straße | Traunreut

Rediseño de la Fridtjof-Nansen-Straße con plantación de árboles de reemplazo
Empresa ejecutante: Landschaftspflege Mayer GmbH
Cliente: Ciudad de Traunreut
Módulos utilizados: TreeParker® 120
Otros productos utilizados: Separador de sistema LUWA®, TREELOCK® Objeto 50 Anclaje subterráneo

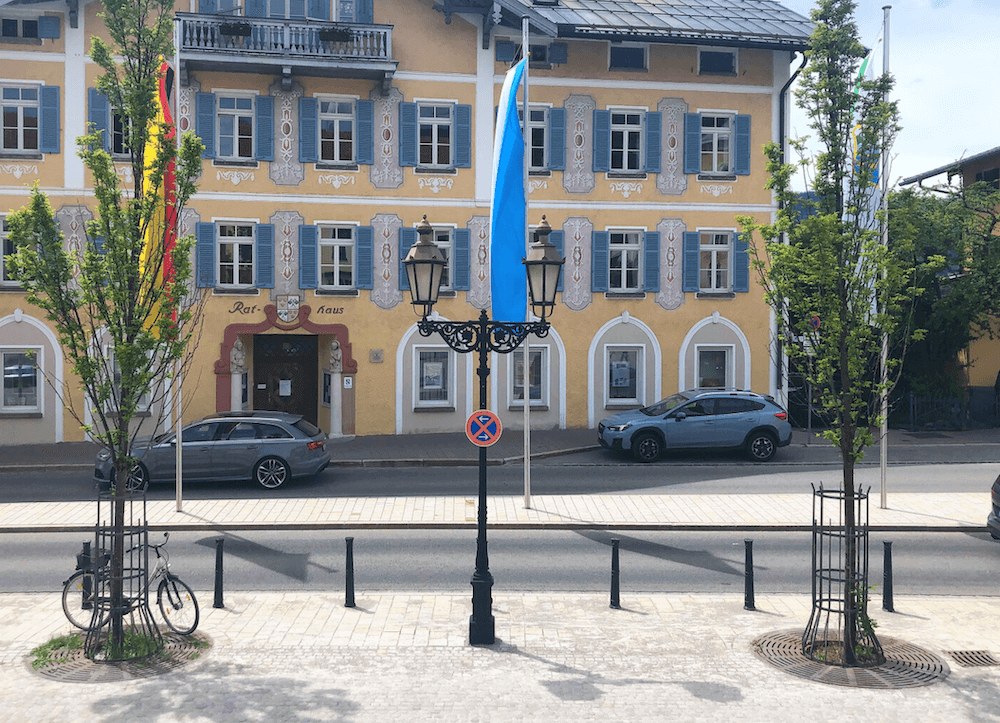

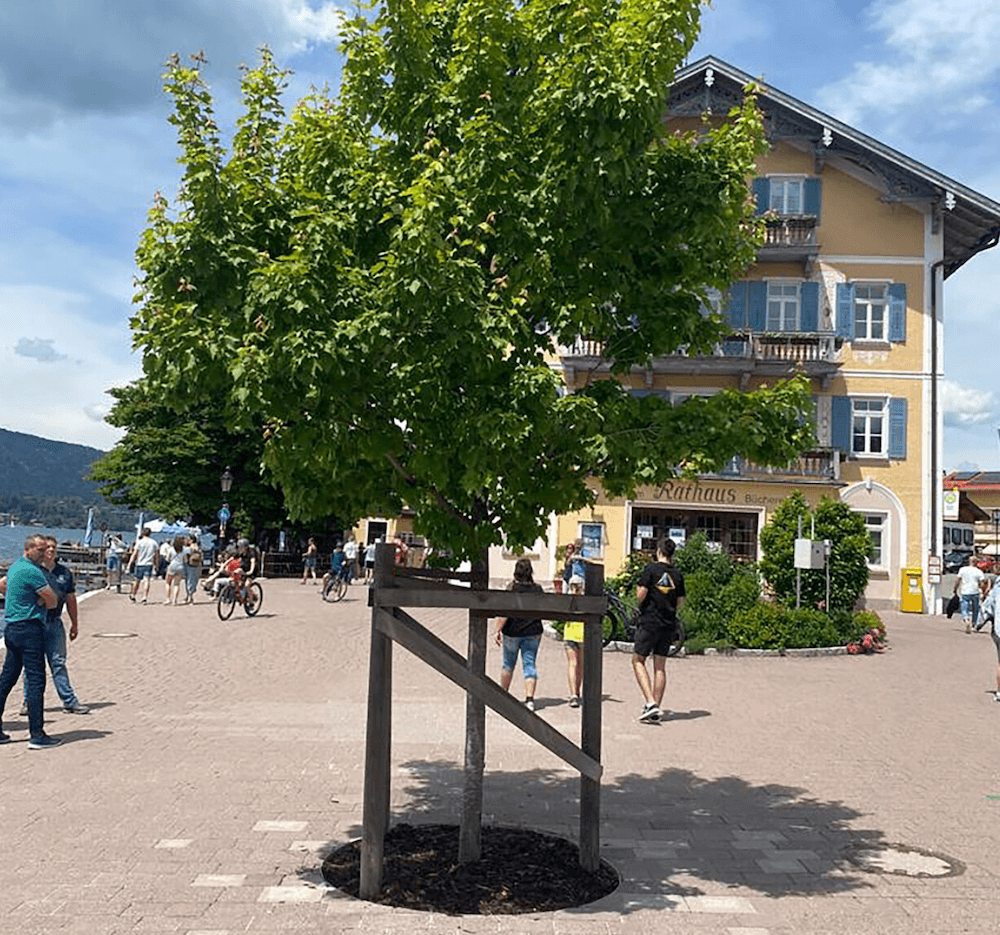

Plaza del Ayuntamiento | Tegernsee

Ubicación de árboles integrada en el área de la plaza
Empresas ejecutantes: Ciudad de Tegernsee, Departamento de Construcción
Cliente: Ciudad de Tegernsee
Módulos utilizados: TreeParker® 120
Otros productos utilizados: Separador de sistema LUWA®, TREELOCK® Objeto 50 Anclaje subterráneo

De raíces y pañales: una historia especial

Como proveedor de soluciones de productos que ayudan a los árboles a sobrevivir incluso en sitios no naturales, también se utilizan plásticos avanzados y de alto rendimiento. Sin embargo, estos plásticos son necesarios para permitir la expansión de los espacios de raíces. Pero, debido a que deben ser tan duraderos y resistentes, pueden también tener un impacto ambiental. Por eso, en GEFA Produkte® Fabritz GmbH, junto con sus socios y proveedores, el enfoque está en utilizar tantos plásticos reciclados como sea posible.

Entre otros, los desechos generados durante la producción de pañales se transforman en nuevo material, que se utiliza junto con otros plásticos reciclables para fabricar los componentes del sistema TreeParker®. Los elementos dañados o que ya no son utilizables son recogidos y reincorporados al ciclo de producción para crear nuevos componentes. Mire el video y sumérjase en el mundo de TreeParker® para aprender más sobre cómo TreeParker® contribuye a la ecología y sostenibilidad. Descubra cómo los desechos se convierten en valiosos recursos.

Estamos a su disposición.

Dipl.-Ing. Alexander Magerl | Atención a grandes clientes | Plantación urbana de árboles

El ingeniero paisajista titulado es responsable del asesoramiento especializado y el desarrollo de proyectos en entornos urbanos. Es su persona de contacto para soluciones en plantación de árboles.

+49 (0) 2151 / 49 47 51

Email Alex

Catálogo General

Para más información sobre nuestros productos y nuestra organización, puede descargar nuestro Catálogo General.
